《2026年中考123试题精编物理》

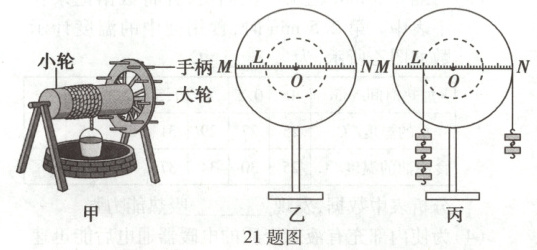

21.(6分)某小组在参观古代科技展时,看到一汲水装置——辘轳,如图甲所示。讲解员介绍:辘轳是古人利用他们的智慧发明创造的工具,解决了提水费力问题。它是主要由大轮和小轮组成的轮轴装置。使用它能够实现“四两拨千斤”。辘轳静止时满足杠杆的平衡条件。
【质疑与验证】
(1)某同学质疑辘轳静止时满足杠杆的平衡条件,该同学自制了一部分器材,进行验证。
(2)该同学先在质量分布均匀的圆形薄硬板上画一条直径MN,并标出圆心O和均匀的刻度,再以O为圆心过MN上的L点画一个圆。接下来,在圆心处挖一个洞,然后将圆板安装在铁架台的光滑转轴上,转轴水平且与圆板平面垂直,如图乙所示。
(3)将一组钩码(钩码重均为0.5 N)通过细线悬挂在L点,另一组钩码悬挂在N点。调整右侧钩码个数直至MN处于水平且静止,如图丙所示。规定能使圆板顺(逆)时针转动的力为动(阻)力。由图丙中的信息得到:动力×动力臂=阻力×阻力臂。
(4)多次调整力和力臂,反复进行实验,记下每一次MN水平且静止时的数据。
(5)处理数据后,发现每次圆板静止时都满足杠杆的平衡条件。
(6)实验中,每次均使MN在水平位置静止,MN应与悬挂钩码的细线垂直(选填“垂直”或“平行”);目的是便于测量力臂。
【反思】
(7)古人之所以把井绳缠在小轮上,是因为这样做可以省力。
(8)制造辘轳时,把小轮和大轮半径之比变小,可以达到更省力的目的。(不计机械自重和轴的摩擦)
【发现与探索】
(9)该同学想起辘轳的大轮上不止一个手柄,两名同学可以一起提水,于是继续探究两个动力作用下杠杆的平衡条件。

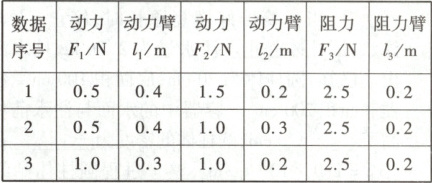

多次实验,数据表格如下:

分析表中数据,得出结论:$F_3l_3$=$F_{1}l_{1}+F_{2}l_{2}$。(用表中字母表示)

答案： 21.
(3)=(或等于)
(6)垂直 力臂
(7)省
(8)小
(9)$F_{1}l_{1}+F_{2}l_{2}$

22.(8分)如图,某同学用一个定滑轮将质量10 kg的重物匀速向上提起9 m,其所做的总功为1000 J。g取10 N/kg。求该过程中:
(1)重物受到的重力G的大小。
(2)重物受到的拉力F的大小。
(3)有用功$W_{有}$。
(4)定滑轮的机械效率η。

答案： 22.解：
(1)重物受到的重力：$G = mg = 10kg×10N/kg = 100N$；
(2)重物受到的拉力$F$的大小为$100N$；
(3)使用定滑轮提升重物时所做的有用功：
$W_{有}=Gh = 100N×9m = 900J$；
(4)定滑轮的机械效率：
$\eta=\frac{W_{有}}{W_{总}}×100\%=\frac{900J}{1000J}×100\% = 90\%$。
答：
(1)重物受到的重力$G$的大小为$100N$；
(2)重物受到的拉力$F$的大小为$100N$；
(3)有用功$W_{有}$为$900J$；
(4)定滑轮的机械效率$\eta$为$90\%$。
