《2026年中考123试题精编物理》

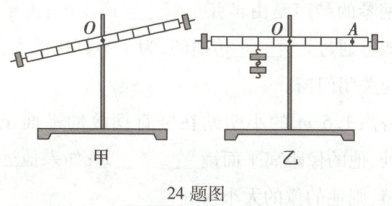

24. 在“探究杠杆的平衡条件”的实验中(所用的钩码质量均相同):

(1)如图甲所示,为使杠杆在水平位置平衡,应将螺母适当向右调节。
(2)如图乙所示,实验时,为使杠杆在水平位置平衡,应该在点A处悬挂1个钩码。
(3)人类很早以前就会使用杠杆了。图丙是我们的祖先在建造宫殿时利用木杆撬动沉重木料时的情景。由此过程可知,其中木杆属于省力杠杆。

答案： 24.
(1)右　
(2)1　
(3)省力

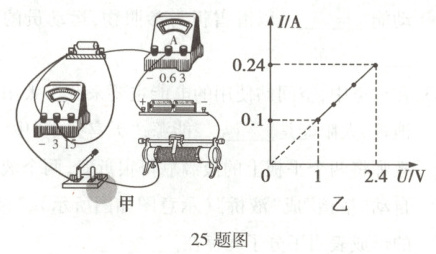

25. 图甲是“探究电流和电压的关系”的实验装置,电源电压为3 V。

(1)闭合开关前,滑动变阻器的滑片应处于最右端。
(2)闭合开关,发现电压表有示数,电流表无示数,移动滑动变阻器的滑片时,两块电表示数均没有变化,则电路故障可能是定值电阻断路。
(3)排除故障后,正确连接电路。闭合开关,移动滑动变阻器的滑片,将测得的数据绘制成U - I图像,如图乙所示。分析图像可以得出:当电阻一定时,通过导体的电流与导体两端的电压成正比。滑动变阻器的最大阻值至少为20$\Omega$。

答案： 25.
(1)右　
(2)断路　
(3)正比　20

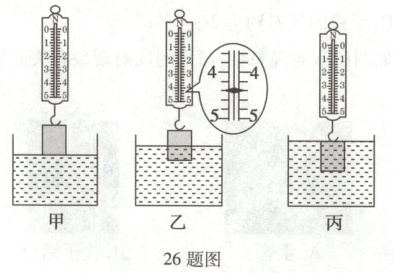

26. 某小组同学在做科学探究实验,如图所示:

a. 将一个长方体物体(物体不吸水)挂在弹簧测力计下,物体的下表面刚好与水面接触,如图甲所示;
b. 移动弹簧测力计使物体向下移动4 cm,弹簧测力计的示数如图乙所示;
c. 继续移动弹簧测力计使物体再向下移动4 cm,物体刚好浸没在水中,如图丙所示,此时弹簧测力计的示数为4 N。
(1)图乙中弹簧测力计的示数为4.4N。
(2)分析测量结果可知,在图丙中物体受到的浮力比在图乙中受到的浮力大0.4N,由此说明,物体所受浮力的大小与物体排开液体的体积有关。
(3)图乙中液体对容器底的压力为$F_乙$,图丙中液体对容器底的压力为$F_丙$,则$F_乙$＜$F_丙$。
(4)该物体的密度为6×10³$kg/m^3$。($\rho_水 = 1.0 × 10^3 kg/m^3$, g取10 N/kg)

答案： 26.
(1)4.4　
(2)0.4　有关(或成正比)　
(3)＜(或小于)　
(4)6×10³(或6000)
[解析]
(1)由题图乙可知，弹簧测力计的分度值为0.2N，读数为4.4N。
(2)根据称重法Fₚ=G - Fₖ可知，题图丙中物体所受浮力比题图乙中物体所受的浮力大，ΔFₚ=Fₖ乙 - Fₖ丙=4.4N - 4N=0.4N，由于题图乙中物体排开液体的体积为题图丙中物体排开液体的体积的一半，所以物体排开液体的体积越大，所受浮力越大，故说明物体所受浮力的大小与物体排开液体的体积有关。
(3)题图丙中物体排开液体的体积比题图乙中的大，故题图丙中容器中的液面比题图乙中的高，液体密度相同，根据p=ρgh可知，题图丙中容器底部所受水的压强大于题图乙中容器底部所受水的压强，容器的底面积相同，根据F=pS可知，Fₖ＜Fₚ。
(4)从题图乙到题图丙可知，当物体排开液体的体积为物体体积的一半时，物体所受的浮力为0.4N，所以当物体的下表面刚好与水面接触时，物体的重力G=4.4N + 0.4N=4.8N；对于题图丙，物体浸没在水中受到的浮力Fₚ=G - Fₖ丙=4.8N - 4N=0.8N，则物体的体积V=Vₚ=Fₚ/(ρ*g)=0.8N/(1.0×10³kg/m³×10N/kg)=8×10⁻⁵m³，物体的密度ρ=G/gV=4.8N/(10N/kg×8×10⁻⁵m³)=6×10³kg/m³。
