《2026年中考123试题精编物理》

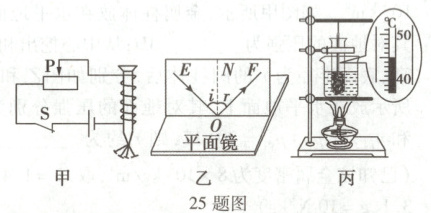

25. (6分)(1)如图甲所示,在探究通电螺线管外部磁场分布的实验中,闭合开关后,通电螺线管的上端为N极,将滑动变阻器的滑片向左移,铁钉吸起大头针的数量更多(选填“多”或“少”)。

(2)如图乙所示,在探究光反射时的规律实验中,通过实验可知,反射光线、入射光线和法线都在同一(选填“同一”或“不同”)平面内,反射角$r$等于入射角$i$。
(3)在探究晶体熔化时温度的变化规律的实验中,如图丙所示,此时温度计的读数为45$° C$。观察到晶体在熔化过程中温度不变,说明晶体在熔化过程中有(选填“有”或“没有”)固定的熔化温度。

答案： 25.
(1)N 多
(2)同一 等于
(3)45 有
[解析]
(1)图甲实验中，闭合开关后，由右手螺旋定则可知，通电螺线管的上端为N极；将滑动变阻器的滑片向左移，滑动变阻器接入电路的电阻变小，电路中的电流变大，电磁铁磁性变强，铁钉吸起大头针的数量更多。
(3)图丙实验中，温度计的分度值为$1^{\circ}C$，读数为$45^{\circ}C$。

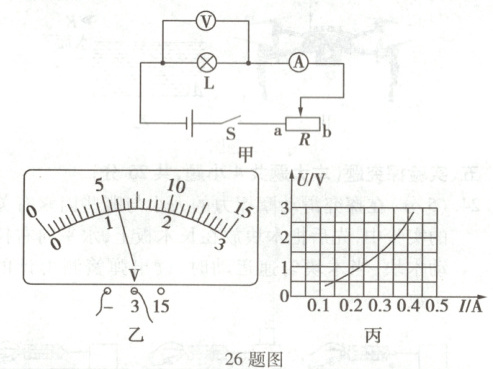

26. (7分)小明用标有“2.5 V”字样的小灯泡做“测量小灯泡的电功率”实验,设计了如图甲所示的电路图。

(1)闭合开关前,应将滑动变阻器的滑片置于b(选填“a”或“b”)端,闭合开关后,发现小灯泡不亮,则电路故障可能是滑动变阻器断路(选填“短路”或“断路”)。
(2)排除故障后,某次实验电压表的示数如图乙所示,为1.2V;小明测得多组数据,并画出如图丙所示的图像,由图像可知小灯泡正常发光时的电阻为6.25$\Omega$,小灯泡的额定功率为1W。
(3)图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而增大(选填“增大”或“减小”)。
(4)受到上述实验的启发,为测量高温物体的温度,小明将图甲电路改装成一个简易的温度传感器。思路如下:将图甲中的小灯泡换成与灯丝同种材料的电阻丝,选择图中一个电表改装为温度显示仪。你建议他选哪个电表? 请说明理由(从电表的示数随待测物体的温度变化关系进行阐述)。
答:选电压表，理由是待测物体温度越高，电压表示数越大(或选电流表，理由是待测物体温度越高，电流表示数越小)。

答案： 26.
(1)b 断路
(2)1.2 6.25 1
(3)增大
(4)选电压表，理由是待测物体温度越高，电压表示数越大(或选电流表，理由是待测物体温度越高，电流表示数越小)
[解析]
(1)为保护电路元件，闭合开关前，滑动变阻器的阻值应调至最大。闭合开关后，若滑动变阻器断路，则小灯泡不亮；若滑动变阻器短路，则小灯泡会发光。
(2)图乙电压表选用的是$0 \sim 3 V$量程，此时其示数为$1.2 V$；小灯泡的额定电压为$2.5 V$，由图像可知小灯泡正常发光时的电流为$0.4 A$，则小灯泡正常发光时的电阻$R = \frac{U}{I} = \frac{2.5 V}{0.4 A} = 6.25 \Omega$，小灯泡的额定功率$P = UI = 2.5 V × 0.4 A = 1 W$。
(4)将小灯泡换成与灯丝同种材料的电阻丝，当电阻丝温度升高时，其电阻变大，则其两端电压变大，电路中的电流变小，因此电压表示数增大，电流表示数减小，故将电压表或电流表改装为温度显示仪均可。

27. (7分)小明在测量花生油和实心物体 A 的密度的实验中:

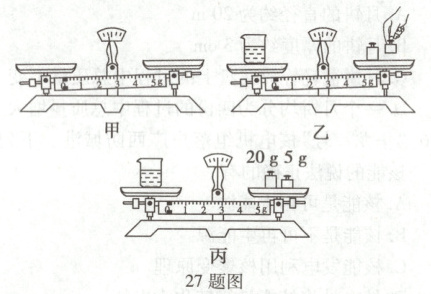

(1)把天平水平放置,游码放在标尺左端的零刻度线处,发现指针静止时如图甲所示,则应将

平

衡

螺母向右(选填“左”或“右”)调节,直到横梁平衡。
(2)将花生油倒入空烧杯,用天平测得其总质量为79 g;再将烧杯中的花生油倒入量筒中,测得量筒中油的体积为 60 cm³;用天平测量剩余花生油和烧杯的总质量时,如图乙所示,用手拿砝码的做法不规范(选填“规范”或“不规范”),当横梁再次平衡时如图丙所示,则剩余花生油和烧杯的总质量为25g,花生油的密度为$0.9 × 10^{3}$kg/m³。
(3)在测量 A 的密度时,不慎碰坏了量筒,于是利用矿泉水瓶代替量筒继续进行实验,实验步骤如下:
①测出 A 的质量$m_1$;

②往矿泉水瓶中灌满水,拧紧瓶盖后擦干瓶子,测出其总质量$m_2$;
③把A放入灌满水的矿泉水瓶中，拧紧瓶盖后擦干瓶子,
测出其总质量$m_3$;
④求得 A 的密度为$\rho =$$\frac{m_1 \rho_{ 水}}{m_1 + m_2 - m_3}$(用$\rho_{水}$、$m_1$、$m_2$和$m_3$来表示)。

答案： 27.
(1)水平 右
(2)不规范 25 $0.9 × 10^{3}$
(3)③把A放入灌满水的矿泉水瓶中，拧紧瓶盖后擦干瓶子
④$\frac{m_1 \rho_{ 水}}{m_1 + m_2 - m_3}$
[解析]
(1)用天平测量质量时，要把天平放在水平台上；游码归零后，指针静止时偏向分度标尺的左侧，应将平衡螺母向右调节。
(2)为了防止污染和锈蚀砝码，应用镊子夹取砝码；由图丙可知，剩余花生油和烧杯的总质量为$20 g + 5 g = 25 g$，量筒中花生油的质量$m = 79 g - 25 g = 54 g$，花生油的密度$\rho_{ 油} = \frac{m}{V} = \frac{54 g}{60 cm^3} = 0.9 g/cm^3 = 0.9 × 10^{3} kg/m^3$。
(3)A的质量$m_1$已经测出，还需利用矿泉水瓶和水测量A的体积；又测出了装满水的矿泉水瓶的总质量，可知应利用矿泉水瓶的容积不变，通过差量法先测出与A相同体积的水的质量，再计算出这些水的体积，即可得到A的体积。因此应把A放入灌满水的矿泉水瓶中，拧紧瓶盖后擦干瓶子，测出其总质量$m_3$。A排开的水的质量$m_{ 水} = m_1 + m_2 - m_3$，A的体积$V_A = V_{ 水} = \frac{m_{ 水}}{\rho_{ 水}} = \frac{m_1 + m_2 - m_3}{\rho_{ 水}}$，A的密度$\rho = \frac{m_A}{V_A} = \frac{m_1}{\frac{m_1 + m_2 - m_3}{\rho_{ 水}}} = \frac{m_1 \rho_{ 水}}{m_1 + m_2 - m_3}$。
