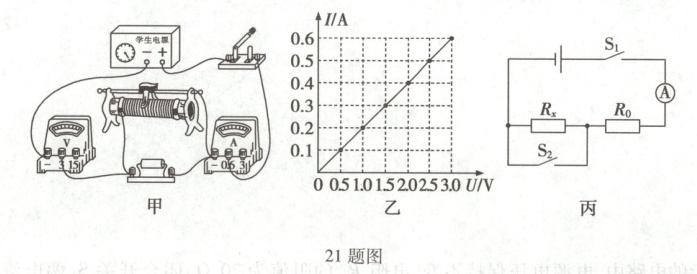

21. 在探究“通过导体的电流与电压的关系”实验中，小吉连接了如图甲所示的电路。

(1)小吉检查电路时发现连接有问题，只需改动一根导线即可，请在接错的导线上画“×”，并用笔画线代替导线将电路连接正确(导线不允许交叉)。
(2)正确连接电路后，闭合开关，移动滑片，发现电压表和电流表示数均为 0，你认为原因可能是滑动变阻器(或开关、电流表)断路(写一条原因即可)。
(3)问题解决后，继续实验，根据实验数据绘制了如图乙所示的图像。由图像可得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
(4)完成上述实验后，小吉利用电流表和一个定值电阻 $R_0$，测量待测电阻 $R_x$ 的阻值。他设计了如图丙所示的电路图，请将下列实验步骤补充完整：
①闭合开关 $S$、$S_2$，记录电流表的示数 $I_1$。
②只闭合开关S₁，记录电流表的示数 $I_2$。
③待测电阻 $R_x$ 阻值的表达式 $R_x$ =$\frac{I₁ - I₂}{I₂}R₀$(用 $R_0$、$I_1$ 和 $I_2$ 表示)。

答案：
21.
(1)如答图所示
　　　　　　　
(2)滑动变阻器(或开关、电流表)断路　
(3)正比
(4)②只闭合开关S₁ ③$\frac{I₁ - I₂}{I₂}R₀$
