《2026年中考123试题精编物理》

13. 在疫情防控期间,进入公共场所需要出示“吉祥码”,扫描“吉祥码”的摄像头相当于凸透镜;当摄像头远离“吉祥码”图片时,所成像的大小会变小。

答案： 13.凸 小

14. 如图所示,用125 N的拉力$F$,把重力为300 N的木箱匀速提升3 m,滑轮组的机械效率为80%;假如在上升过程中,拉木箱的绳子突然断了,木箱由于惯性(或具有惯性)会继续向上运动一段距离。

答案： 14.80% 惯性(或具有惯性) [解析]由题图可知，连接动滑轮的绳子的股数$n = 3$，滑轮组的机械效率$\eta = \frac{W_{ 有}}{W_{ 总}} × 100\% = \frac{Gh}{Fs} × 100\% = \frac{G}{nF} × 100\% = \frac{300 N}{3 × 125 N} × 100\% = 80\%$；若木箱上升过程中拉木箱的绳子突然断了，则木箱由于惯性会继续向上运动一段距离。

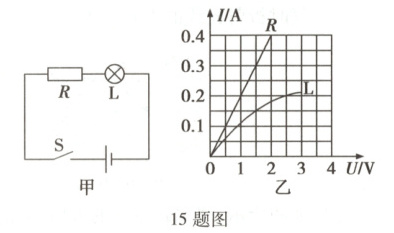

15. 如图甲所示,小灯泡的额定电压为2.5 V,开关闭合后,小灯泡正常发光,图乙是通过定值电阻$R$和小灯泡$L$的电流与电压关系图像,则小灯泡正常发光时的电流为0.2A;通电10 s,定值电阻$R$产生的热量为2J。

答案： 15.$0.2\ 2$ [解析]小灯泡的额定电压为$2.5 V$，由题图乙可知，小灯泡正常发光时的电流$I_{ 额} = 0.2 A$；定值电阻$R$的阻值$R = \frac{U_R}{I_R} = \frac{2 V}{0.4 A} = 5 \Omega$。由于定值电阻$R$与灯泡L串联，由于串联电路中电流处处相等，故通过$R$的电流$I = I_{ 额} = 0.2 A$，则通电$10 s$定值电阻$R$产生的热量$Q = I^2Rt = (0.2 A)^2 × 5 \Omega × 10 s = 2 J$。

16. 一辆主战坦克,质量为$6 × 10^4$ kg,当它静止在水平地面上时,履带与地面接触的总面积为6 m²,求:
(1)坦克受到的重力($g$取10 N/kg)。
(2)坦克对地面的压强。

答案： 16.解：
(1)坦克受到的重力：$G = mg = 6 × 10^4 kg × 10 N/kg = 6 × 10^5 N$；
(2)坦克静止在水平地面上时，对地面的压力等于坦克的重力，即$F = G = 6 × 10^5 N$，则坦克对地面的压强为$p = \frac{F}{S} = \frac{6 × 10^5 N}{6 m^2} = 1 × 10^5 Pa$。
答：
(1)坦克受到的重力为$6 × 10^5 N$；
(2)坦克对地面的压强为$1 × 10^5 Pa$。

17. 如图所示,$R_1$的电阻为5 Ω,闭合开关后,通过电阻$R_1$和$R_2$的电流分别为0.6 A和0.3 A,求:
(1)电源电压。
(2)整个电路消耗的总功率。

答案： 17.解：
(1)电源电压为$U = U_1 = I_1R_1 = 0.6 A × 5 \Omega = 3 V$；
(2)解法一：总电流为$I = I_1 + I_2 = 0.6 A + 0.3 A = 0.9 A$，总功率为$P = UI = 3 V × 0.9 A = 2.7 W$，
解法二：各支路电压为$3 V$，总功率：$P = P_1 + P_2 = U_1I_1 + U_2I_2 = 3 V × 0.6 A + 3 V × 0.3 A = 2.7 W$。
答：
(1)电源电压为$3 V$；
(2)整个电路消耗的总功率为$2.7 W$。
