《2026年中考123试题精编物理》

23. 探究平面镜成像特点的实验,如图所示。

(1)选取两个完全相同的蜡烛$A$和$B$的目的是:便于比较像与物的大小关系。
(2)实验时应在蜡烛A(选填“$A$”或“$B$”)一侧观察蜡烛$A$的像;如果将竖立的玻璃板沿图中虚线水平向右移动一段距离,则蜡烛$A$的像相对于桌面不发生(选填“向左”“向右”或“不发生”)移动。

答案： 23.
(1)大小
(2)A 不发生

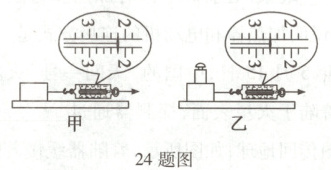

24. 研究影响滑动摩擦力大小因素的实验,如图所示。
(1)用弹簧测力计水平拉动木块,使它沿水平长木板做匀速直线运动,比较甲、乙两图可知,滑动摩擦力的大小跟接触面所受的压力(正压力或压力的大小)有关。
(2)当甲图中弹簧测力计示数增大到2.8 N时,木块受到的滑动摩擦力为2.2N。

答案： 24.
(1)匀速直线 压力(正压力或压力的大小)
(2)2.2

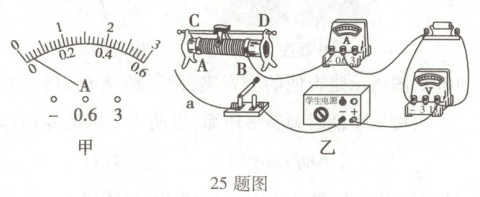

25. 在探究电流与电阻关系的实验中,所用实验器材均完好,如图所示,电源电压为6 V不变,定值电阻分别为5 Ω、10 Ω、15 Ω、20 Ω、30 Ω,滑动变阻器的规格为“20 Ω　1 A”。

(1)实验前,发现电流表的指针位置如图甲所示,原因是电流表没有调零(未调零或没有校零或没有把指针调到零刻线处)。
(2)如图乙所示,导线$a$应与滑动变阻器的C(或D,C或D)接线柱相连。

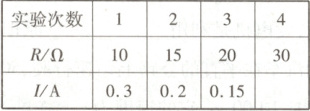

(3)电路连接完成后,分别用10 Ω、15 Ω、20 Ω的电阻进行实验,正确操作,记录的数据如表所示,则实验中控制电压表的示数为3V不变。
当使用30 Ω的电阻做实验时,无论怎样调节滑动变阻器的滑片都无法使电压表的示数与前三次相同,为了继续完成第四次实验,如果只能更换电源,则电源电压应不高于5V。
(4)分析实验数据得出结论:在电压一定时,导体中的电流与导体的电阻成反比。

答案： 25.
(1)没有调零(未调零或没有校零或没有把指针调到零刻线处)
(2)C(或D,C或D)
(3)3 5
(4)反比
[解析]
(1)实验前，电流表的指针没有对准零刻度线，原因是电流表未调零。
(2)由于滑动变阻器的接线柱要按“一上一下”的方式串联接入电路，故导线$a$应与滑动变阻器的C(或D)接线柱相连。
(3)由表中数据知，每一次实验中电阻与电流的乘积均为$3 V$，则实验中控制电压表示数为$3 V$；由于滑动变阻器的规格为“$20 \Omega\ 1 A$”，则当滑动变阻器接入电路时，$30 \Omega$的定值电阻两端的电压为$\frac{6 V}{30 \Omega + 20 \Omega} × 30 \Omega = 3.6 V ＞ 3 V$，故无法完成实验，此时通过减小电源电压可使$30 \Omega$的定值电阻两端电压达到$3 V$，则根据串联电路的分压规律可知，$\frac{U_V}{U_{ 电源} - U_V} = \frac{30 \Omega}{R_{ 滑大}}$，当滑动变阻器接入电路的阻值最大时，更换后的电源电压最大，即$\frac{3 V}{U_{ 电源} - 3 V} = \frac{30 \Omega}{20 \Omega}$，解得$U_{ 电源} = 5 V$，即电源电压不应高于$5 V$。

26. 小明想利用天平测量木块的密度(不考虑木块吸水),如图所示,实验方法如下:

(1)测量前,在调节天平平衡时,发现指针位置如图甲所示,应向右端调节平衡螺母,使天平横梁平衡,然后利用调好的天平测出木块的质量为18 g。
(2)如图乙所示,在杯子中倒入适量的水,测出杯子和水的总质量为102g。
(3)如图丙所示,将一个金属块放在木块上,一起放入杯子中,使木块恰好浸没在水中,测出此时的总质量为132 g,木块受到的浮力为0.3N,木块的密度为0.6$g/cm^3$。($g$取10 N/kg)

答案： 26.
(1)右
(2)102
(3)0.3 0.6
[解析]
(2)由题图乙可知，杯子和水的总质量$m_1 = 100 g + 2 g = 102 g$。
(3)金属块和木块的总质量$m_2 = 132 g - 102 g = 30 g$，由于金属块和木块整体漂浮，则整体受到的浮力$F_{ 浮} = G = m_2g = 0.03 kg × 10 N/kg = 0.3 N$；由于木块恰好浸没在水中，则木块的体积$V = V_{ 排} = \frac{F_{ 浮}}{\rho_{ 水}g} = \frac{0.3 N}{1.0 × 10^3 kg/m^3 × 10 N/kg} = 3 × 10^{-5} m^3 = 30 cm^3$，木块的质量$m = 18 g$，则木块的密度$\rho = \frac{m}{V} = \frac{18 g}{30 cm^3} = 0.6 g/cm^3$。
