20. 同学们在测量一批额定电压为2.5 V的电路元件的电功率。

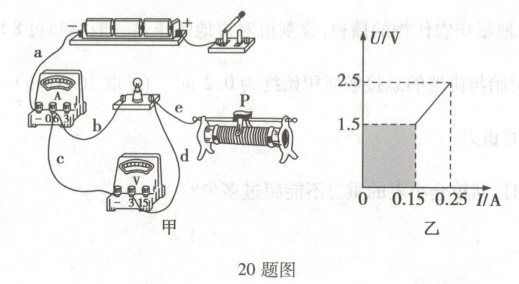

(1) 小吉按照图甲测量灯泡$L_1$的额定功率：
① 闭合开关前,为保证电路安全,将滑片P调到了最右端,请你帮他将电路补充完整。
② 闭合开关后,发现灯泡不亮,电压表有示数而电流表无示数,经检查发现某导线断路了,他更换了b(选填“a”“b”“c”“d”或“e”)导线后,电路恢复正常。
③ 排除故障后,再闭合开关,移动变阻器滑片P,当电压表示数为2.5 V时,电流表示数为0.3 A,则该小灯泡的额定功率为0.75W。
(2) 小林将灯泡$L_1$更换成电子元件$L_2$进行实验,并作出了$L_2$在电压为1.5~2.5 V之间的U-I关系图像,如图乙所示,由图像可知$L_2$在电压为1.5 V时的电阻等于(选填“大于”“小于”或“等于”)在电压为2.5 V时的电阻。图中阴影部分的面积表示$L_2$在1.5 V时的实际功率。

答案：
20.
(1)①如答图所示
②b ③0.75
(2)等于 实际功率

21. 物理小组做“探究影响浮力大小因素”的实验。水的密度为1.0×10$^3$ kg/m$^3$,g取10 N/kg。

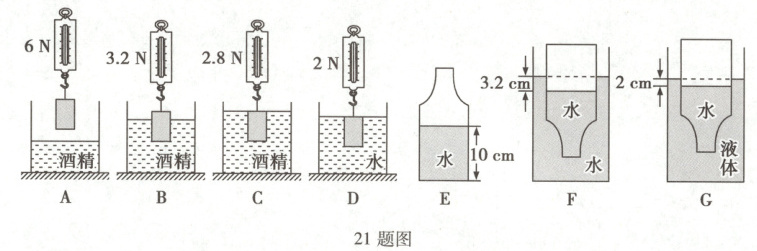

(1) 小吉用弹簧测力计悬挂圆柱体,分别在如图所示A、B、C、D四种情况下保持静止,并读出弹簧测力计示数。比较A、C、D三幅图,可探究浮力的大小与液体密度的关系;D图中圆柱体所受的浮力是4N,圆柱体的体积为400$cm^3$。
(2) 小林用一个下部为圆柱体的饮料瓶(瓶身、瓶盖的厚度和形变忽略不计)、刻度尺,设计了如图E、F、G所示的实验。将瓶内装适量的水,拧紧瓶盖,如图E所示;将瓶子倒放在水中,稳定后瓶子内外液面高度差如图F所示;将瓶子逐渐压入水中,需要用的压力越来越大,这说明浮力大小与排开液体的体积有关;再将瓶子取出擦干,倒放入某种液体中,稳定后瓶子内外液面高度差如图G所示,则图G中液体1.1×10³

答案： 21.
(1)液体密度 4 400
(2)排开液体的体积 1.1×10³
