《2026年中考123试题精编物理》

15.如图,装有适量水的柱形容器静止在水平桌面上,不计质量的弹簧悬挂一不吸水圆柱体,圆柱体浸入水中3 cm且处于静止状态,此时弹簧伸长量为8 cm。现向柱形容器注水,注水过程中圆柱体缓慢上升,当弹簧恰好恢复原长时,停止注水,圆柱体静止。注水量为2.76 kg且水没有溢出。已知:圆柱体高20 cm、底面积100 $cm^2$,柱形容器底面积200 $cm^2$。容器中的水面与注水前相比升高了19.6cm,圆柱体的密度为0.73$g/cm^3$。($\rho_水$=$1.0×10^3$ $kg/m^3$,整个过程圆柱体始终未与容器壁接触)

答案： 15.19.6 0.73
[解析]由圆柱体浸入水中$3cm$且处于静止状态，此时弹簧伸长量为$8cm$。现向柱形容器注水，注水过程中圆柱体缓慢上升，当弹簧恰好恢复原长时，停止注水，圆柱体静止可知，在停止注水时，圆柱体上升$8cm$，圆柱体下增加的水的体积：$\Delta V_{水}=S_{容}h_{升}=200cm^{2}×8cm = 1600cm^{3}$，注水的体积：$V=\frac{m}{\rho_{水}}=\frac{2760g}{1g/cm^{3}}=2760cm^{3}$，容器中的水面与注水前相比升高了$\Delta h=\frac{2760cm^{3}-1600cm^{3}}{200cm^{2}-100cm^{2}}+8cm = 19.6cm$。圆柱体浸入水中的深度：$h = 19.6cm - 8cm + 3cm = 14.6cm$，圆柱体漂浮，由物体的浮沉条件得：$G_{物}=F_{浮}$，$\rho_{圆柱体}S_{圆柱体}h_{圆柱体}g=\rho_{水}gS_{圆柱体}h$，$\rho_{圆柱体}×20cm=\rho_{水}×14.6cm$，圆柱体的密度：$\rho_{圆柱体}=0.73×10^{3}kg/m^{3}=0.73g/cm^{3}$。

16.(2分)如图,根据入射光线和折射光线,在图中的虚线框内画出一个透镜。

答案：
16.如答图所示

17.(2分)如图,物体在拉力F的作用下沿斜面向上运动,请以O点为作用点画出物体所受摩擦力f的示意图。

答案：
17.如答图所示

18.(5分)某小组探究在光的反射现象中反射角和入射角的关系。
(1)注意:为了避免伤害眼睛,使用激光笔时,禁止激光射入眼睛(或直射眼睛、照射眼睛)。
(2)把一块平面镜放在水平桌面上,再把一张纸板地立在平面镜上,纸板上的直线ON垂直于镜面,使一束光贴着纸板沿某一角度射到O点,经平面镜反射,沿另一个方向射出,在纸板上用笔描出入射光和反射光的径迹,并标出入射角i和反射角r,如图所示。

(3)改变光束入射的角度,多做几次实验,换用不同颜色的笔记录每次光的径迹。取下纸板,用量角器测量∠i和∠r的度数,将数据记录在下表中。

分析表中数据,得出结论:在反射现象中,反射角等于入射角。

答案： 18.
(1)激光射入眼睛(或直射眼睛、照射眼睛)
(2)竖直 反射光
(3)量角器 等于

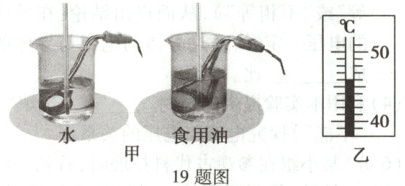

19.(5分)如图甲,某小组在两个相同的烧杯中分别装入质量相同的水和食用油,比较它们的吸热能力。

(1)为使两个电加热器在单位时间内放出的热量相同,电加热器的规格应相同。
(2)本实验中使用的液体温度计是根据液体热胀冷缩的规律制成的。
(3)每隔0.5 min记录一次温度,并将数据记录在下表中。第2.5 min时,食用油中的温度计示数如图乙所示,为46$℃$。

分析表中数据,发现水吸热能力强。
(4)为使内部充有液态介质的电暖器通电后能迅速升温,内部应充入吸热能力较弱(选填“强”或“弱”)的介质。(仅从吸热能力的角度分析)

答案： 19.
(1)相同
(2)热胀冷缩
(3)46 水
(4)弱

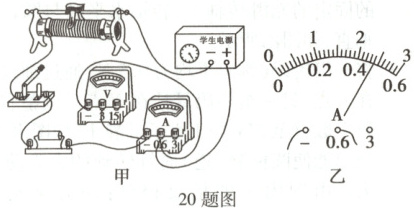

20.(7分)在探究电流与电阻的关系实验中,实验器材如下:学生电源、电流表、电压表、滑动变阻器“40 Ω 1.5 A”、开关各一个,五个定值电阻(5Ω、10Ω、15Ω、20Ω、25Ω),导线若干。

(1)图甲为使用5 Ω定值电阻连接的实验电路。某同学检查电路时发现有一条导线连接错误。请在图甲中错误的导线上画“×”,并用笔画线代替导线将电路连接正确(导线不能交叉)。
(2)改正错误后,将滑动变阻器的滑片P移到最端。闭合开关,移动滑片P使电压表的示数达到所要控制的电压$U_0$时,电流表的示数如图乙所示,为0.48A。
(3)将不同阻值的定值电阻分别接入电路中,重复实验,记录的数据如下表。

分析表中数据,在误差允许范围内,电流值与其对应的电阻值的乘积近似相等(选填“相等”或“不相等”)，从而得出结论：在导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
(4)利用本实验提供的器材能(选填“能”或“不能”)探究电流与电压的关系。

答案：
20.
(1)如答图所示

(2)右 0.48
(3)相等 反
(4)能
