《2026年中考123试题精编物理》

16.下图所示的电路中,$R_1=2\ \Omega$,$R_2=4\ \Omega$,闭合开关S后,电流表的示数为0.5 A。求:
(1)电源电压。
(2)通电1 min,电阻$R_1$产生的热量。

答案： 16.解:
(1)闭合开关S后,两电阻串联,电流表测量电路电流,电压表测量总电压,根据电阻串联的特点可知总电阻$:R=R_{1}+R_{2}=2Ω+4Ω=6Ω,$
根据欧姆定律可知电源电压:U=IR=0.5A×6Ω=3V;
(2)因为是串联电路,所以$I_{1}=I_{2}=I=0.5A,$
　　电阻$R_{1}$在1min内产生的热量$:Q_{1}=I_{1}²R_{1}t=(0.5A)²×2Ω×60s=30J。$
　答:
(1)电源电压为3V;
(2)通电1min,电阻$R_{1}$产生的热量为30J。

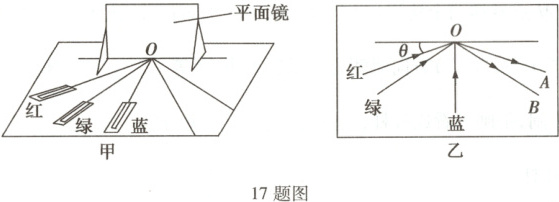

17.小吉进行“探究光的反射定律”实验。如图甲所示,把白纸放在水平桌面上,将平面镜垂直压在纸面上,让红、绿、蓝三束不同颜色的激光射向平面镜的同一点$O$,用笔描绘出光路,如图乙所示。

(1)在图乙中,反射光线$B$的颜色是　　　　。绿色
(2)红光与平面镜的夹角$\theta=30°$,则这束光的反射角大小为　　　　。60°
(3)蓝色激光垂直于平面镜入射,小吉没有找到蓝光的反射光束,他认为当光垂直平面镜入射时,不存在反射光,你认为他的观点正确吗?你认为他没有找到蓝光的反射光束的原因是　　　　　　　　　　　　　　　　。不正确;反射光束与入射光束重合在一起
(4)为了探究光的反射现象中光路是否可逆,应将绿光沿着　　　　方向射向平面镜。BO

答案： 17.
(1)绿色　
(2)60°
(3)不正确;反射光束与入射光束重合在一起　
(4)BO
