《2026年中考123试题精编物理》

20. 电炉丝通过导线接到电路中,通电一段时间后,电炉丝热得发红,而与它串联的导线却几乎不发热。请用所学的物理知识解释这种现象。

答案： 20.电炉丝通过导线接到电路里，电炉丝和导线通电的时间相同，电流相同，而导线的电阻很小，电炉丝的电阻很大，由公式$Q=I^{2}Rt$知，相同时间电炉丝产生的热量远大于导线产生的热量，所以电炉丝热得发红，而导线却几乎不发热。

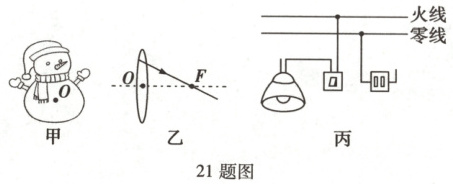

21. (1) 如图甲所示,O为雪人的重心,请画出雪人受到重力的示意图。
(2) 如图乙所示,O为凸透镜的光心,F为凸透镜的焦点,请画出图中折射光线对应的入射光线。
(3) 如图丙所示,请用笔画线表示导线,将电灯和插座接入家庭电路中。

答案：
21.
(1)如答图所示

(2)如答图所示

(3)如答图所示

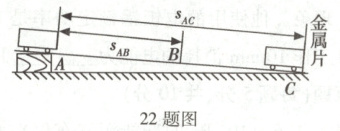

22. 如图是“测量物体运动的平均速度”实验装置。
(1) 为便于测量小车在斜面上的运动时间,应使斜面保持很小的坡度。
(2) B为AC中点,$s_{AC}=1$ m,两次实验小车都从A点由静止下滑,到达C点所用时间为2.8 s,到达B点所用时间为2 s,则小车通过AB段的平均速度为0.25m/s。
(3) 由实验可得:小车在下滑过程中速度越来越快。

答案： 22.
(1)小
(2)0.25
(3)快

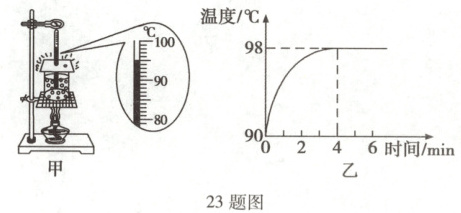

23. 图甲是“探究水沸腾时温度变化的特点”实验装置。
(1) 图甲中温度计示数为95$° C$。
(2) 加热4分钟后,水开始沸腾,图乙是根据实验数据绘制的图像,分析图像可得:水沸腾过程中,吸收热量,温度保持不变。
(3) 通过分析图像中的数据还可以发现,水面上方的大气压小于标准大气压。

答案： 23.
(1)95
(2)保持不变
(3)小于

24. 下图是“探究光反射时的规律”实验装置。


(1) 实验中要保持纸板ENF上的直线ON垂直于镜面。
(2) 分析表中的实验数据可得:在反射现象中,反射角等于入射角。
(3) 把纸板NOF绕ON向前折或向后折,在纸板上都看不到反射光,说明在反射现象中,反射光线、入射光线和法线都在同一平面内。

答案： 24.
(1)垂直
(2)等于
(3)同一平面
