《2026年中考123试题精编物理》

10. 电热饮水机通过机内温控开关 S 进行自动控制，有加热和保温两挡，电路原理如图所示，电源电压恒为 220 V。

(1)工作中的电热饮水机和电灯是并联在家庭电路中的。
(2)电热饮水机消耗的电能由电能表记录。
(3)当开关 S 接 a 时，电路处于加热挡，此时电流为 5 A，该饮水机在加热状态工作 100 s 产生的热量为1.1×10⁵ J。

答案： 10.
(1)并　
(2)电能表　
(3)加热　1.1×10⁵

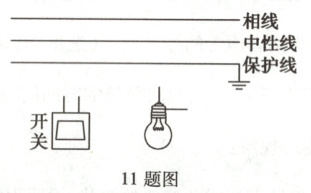

11. 请用笔画线代替导线，将图乙中的开关和它控制的节能灯正确接入家庭电路。

答案：
11.如答图所示
　　　　　

12. 劳动实践中，小吉利用图丙所示的轻质除草器 $ABC$ 拔除杂草，请作出以 $B$ 点为支点，使用该除草器将杂草撬起时施加的最小动力 $F_1$ 的示意图。

答案：
12.如答图所示
