《2026年中考123试题精编物理》

16.如下图所示,电源电压保持不变,电阻 R 与灯泡 L 并联,电阻 R 的阻值为 12 Ω,开关 S 闭合后,电流表的示数为 3 A,通过灯泡 L 的电流为 2 A。求：

(1)电源电压。
(2)灯泡 L 的电功率。

答案： 16.解:
(1)由图可知,开关S闭合后，该电路为并联电路，电流表测量干路中的电流，电流表的示数为3 A,通过灯泡L的电流为2 A,根据并联电路的电流关系可知，通过R的电流:
　I_R = I - I_L = 3 A - 2 A = 1 A,
　　根据欧姆定律可知,电阻R两端的电压即电源电压:U = U_R = I_R R = 1 A×12 Ω = 12 V;
(2)灯泡L消耗的电功率:P = UI_L = 12 V×2 A = 24 W。
　　答:
(1)电源电压为12 V;
(2)灯泡L的电功率为24 W。

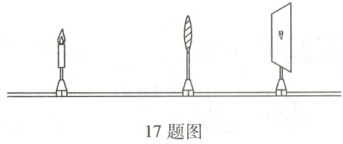

17.用焦距为 10 cm 的凸透镜探究成像规律。

(1)如图所示,烛焰在光屏上成清晰的像,则光屏到凸透镜的距离可能是18(选填“8”“18”或“28”)cm,
照相机(选填“放大镜”“投影仪”或“照相机”)是根据这一成像规律制成的。
(2)保持凸透镜的位置不变,将蜡烛向左调节一段距离后,要想在光屏上成清晰的像,应将光屏向左(选填“左”或“右”)调节。
(3)一段时间后,蜡烛变短了,烛焰在光屏上成的像会向上(选填“上”或“下”)移。

答案： 17.
(1)18　照相机　
(2)左　
(3)上
