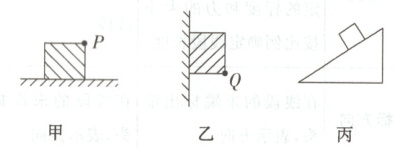

2. 在图甲中木箱$P$点，用与水平方向成$30°$角斜向右上方的$150\ N$的力拉木箱；在图乙中木块的$Q$点，用与竖直方向成$60°$角斜向左上方的$20\ N$的力使木块静止在墙壁上；图丙中物体沿着斜面下滑，作出甲、乙两图中所施加的力的图示；以及图丙中物体所受重力的示意图。

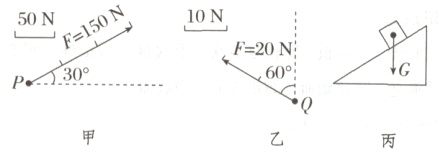

答案：
答案:

▶导学探究
(1)用手压橡皮泥，橡皮泥发生形变；脚踩在松软的土地上，留下了深深的脚印(形变)。
这两种形变与玻璃瓶的形变有什么不同?
(2)用手拉弹簧，弹簧会对手产生一个拉力(如图所示)，这个拉力是如何产生的?

答案： 提示：
(1)橡皮泥、泥土受力后发生的形变，在撤去外力后不能恢复原状（非弹性形变），玻璃瓶的形变在撤去外力后能恢复原状（弹性形变）。
(2)弹簧受到拉力后发生形变（伸长），发生形变的弹簧要恢复原状，对手就产生了拉力。

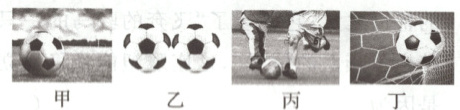

▶例③ 足球运动是目前全球体育界最具影响力的运动项目之一，深受青少年喜爱。如图所示为四种与足球有关的情景，下列说法正确的是 (D)


A.图甲中，静止在草地上的足球受到的弹力就是它的重力
B.图乙中，静止在光滑水平地面上的两个足球由于接触而受到相互作用的弹力
C.图丙中，即将被踢起的足球受到脚给它的弹力是由于球发生了形变
D.图丁中，落在球网中的足球受到弹力是由于球网发生了形变

答案： D 静止在草地上的足球受到的弹力，与重力相平衡，但不是它的重力，选项A错误；静止在光滑水平地面上的两个足球虽然接触，但由于没有弹性形变，所以没有受到相互作用的弹力，选项B错误；即将被踢起的足球受到脚给它的弹力是由于脚发生了形变，选项C错误；落在球网中的足球受到弹力是由于球网发生了形变，选项D正确。

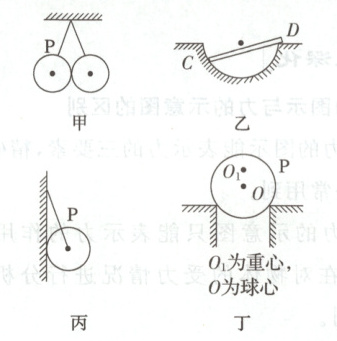

▶例④ 在如图所示的各图中画出杆或球$P$所受弹力的示意图，已知杆和球均处于静止状态。

答案：
解析：题图甲中P受到的弹力有球面与球面之间的弹力，弹力应垂直于两球接触点沿球面的切线；绳的拉力沿绳斜向上，如图(a)所示。题图乙中杆对C、D两处有挤压作用，因C处为曲面，D处为支撑点，所以C处弹力垂直于其切面指向圆弧所对应的圆心，D处弹力垂直于杆斜向上，如图(b)所示。
题图丙中球挤压墙壁且拉紧绳子，所以墙对球的弹力与墙面垂直；绳子对球的弹力沿绳子斜向上，如图(c)所示。题图丁中球受到的弹力与棱和球面接触处的切面垂直，即沿着球半径的方向指向球心。




答案：见解析图
