《2025年课时练作业与测评九年级物理上册教科版》

15. （2分）小明一家外出旅游，出门时电能表示数为$\boxed{08640}$，回来时为$\boxed{08670}$，这期间消耗了_度电。这些电能可使标有“220 V 25 W”的灯泡正常工作_h。

答案： 15.3 120

16. （3分）两定值电阻甲、乙中的电流与电压关系如图6-7所示，现将甲和乙并联后接在电压为6 V的电源两端，则通过甲、乙两电阻的电流之比为_，甲、乙两电阻两端电压之比为_，甲、乙两电阻消耗的功率之比为_。

答案： 16.2:1 1:1 2:1

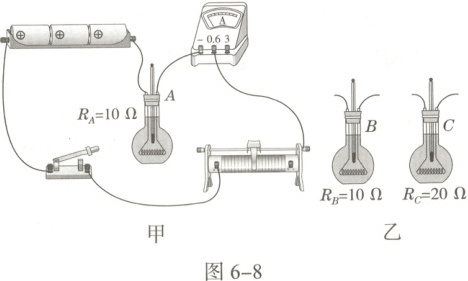

17. （5分）如图6-8甲、乙所示，在探究“影响电流的热效应的因素”实验中，三个烧瓶中装入等质量的煤油。

（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了如图甲所示的装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较_（选填“温度计示数的变化”或“加热时间”）来判断相同时间内不同电流产生热量的多少。
（2）实验中，对于烧瓶内的液体，小明选择了煤油而不是水，这样选择的理由是_。

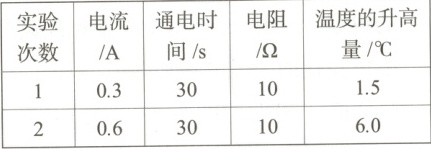

（3）小明先测量烧瓶内液体的温度后，闭合开关，通电30 s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器的滑片改变电流的大小，重复上述操作，获得第2组数据（见表）。

由此得出结论：同一导体，在通电时间相等时，电流越大，其产生的热量越_。
（4）若要探究电流通过导体产生的热量与电阻的关系，可选择图乙所示的_（选填“B”或“C”）烧瓶中的电阻与图甲所示烧瓶中的电阻_（选填“串联”或“并联”）。

答案： 17.
(1)温度计示数的变化
(2)煤油比水的比热容小，实验效果比较好
(3)多
(4)C 串联

18. （6分）初三某班同学到实验室做“测量小灯泡电功率”的分组实验。待测小灯泡的额定电压为2.5 V，电阻约为10 Ω。实验室有如下器材：
A. 电源E（电压为6 V）
B. 电流表A（0~0.6 A，0~3 A）
C. 电压表V（0~3 V，0~15 V）
D. 滑动变阻器R₁（5 Ω，0.3 A）
E. 滑动变阻器R₂（50 Ω，0.5 A）
F. 滑动变阻器R₃（500 Ω，1 A）
G. 开关S，导线若干

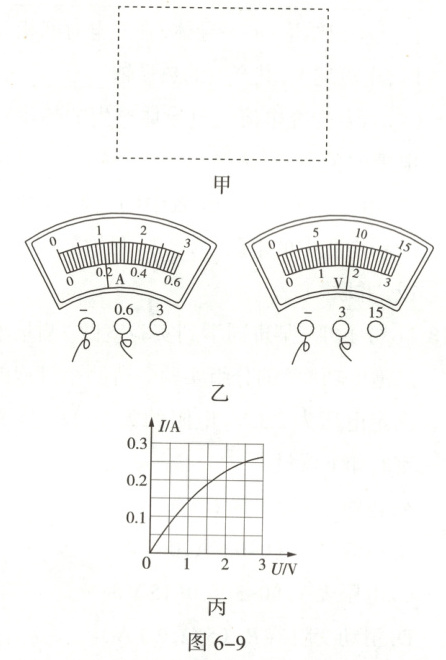

（1）在图6-9甲的虚线框内画出本实验应该采用的实验电路图。
（2）实验应该选用的最合适的滑动变阻器是_（选填器材序号）。
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙所示，则小灯泡两端电压为_V，流过小灯泡的电流是_A，此时小灯泡的电阻是_Ω（结果保留2位小数）。
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出小灯泡中电流随其两端电压变化的关系图像如图丙，根据图像提供的信息，小灯泡的额定功率为_W。

答案：
18.
(1)如图6 - 5所示。
(2)E
(3)1.8 0.22 8.18
(4)0.625
