《2025年课时练作业与测评九年级物理上册教科版》

5. 一个电炉的电阻是200Ω，通电10s产生8×10³J热量，那么通过这个电炉的电流是()

A.2A
B.4A
C.20A
D.40A

答案： 5. A

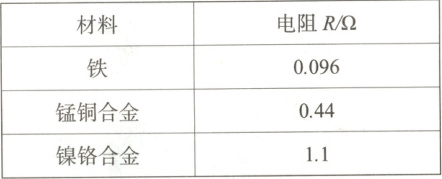

6. 下表列出了一些导体材料的信息。现有长度和横截面积都相同的锰铜合金丝甲和镍铬合金丝乙各一根，若将它们串联后接到电路中，不计温度对电阻的影响，则在相同时间内它们产生的热量之比Q₁:Q₂为()


A.1:1
B.2:5
C.5:2
D.4:1

答案： 6. B

7. 两根电热丝R₁=30Ω、R₂=20Ω，若将它们并联在电路中，通电后它们两端的电压之比U₁:U₂=，通过R₁、R₂的电流之比I₁:I₂=，在相同的时间里，R₁、R₂产生的热量之比Q₁:Q₂=。

答案： 7. 1:1 2:3 2:3

8. 如图6-3-4所示的电路中，电源电压保持6V不变，电阻R₁=10Ω、R₂=20Ω，闭合开关S，则R₁消耗的电功率为W；若通电30s，电阻R₂产生的热量为J。

答案： 8. 0.4 24

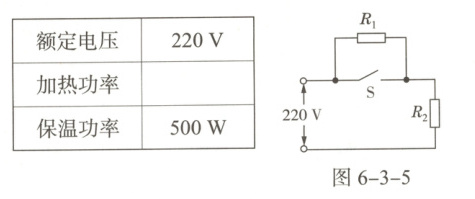

9. 如图6-3-5所示是一台家用饮水机的原理电路图，下表是它的铭牌数据。由于使用时间较长，加热功率数据不清楚了，其中S是温控开关，R₁是定值电阻，加热电阻R₂=18.4Ω，当达到一定温度时，通过温控开关从加热状态变成保温状态。
(1) 饮水机正常工作且在保温状态时R₁的电阻是多少?
(2) 饮水机正常工作且在加热状态时功率是多少? (结果保留整数)
(3) 加热状态时，工作30min消耗电能为多少千瓦时?

答案： 9. 解：
(1)当S断开时，$R_1$、$R_2$串联，饮水机处于保温状态，
由$P = \frac{U^2}{R}$得，
总电阻$R_{总}=\frac{U^2}{P_{保温}}=\frac{(220V)^2}{500W}=96.8\Omega$，
根据串联电路的总电阻等于各分电阻之和可得
$R_1=R_{总}-R_2=96.8\Omega - 18.4\Omega=78.4\Omega$。
(2)饮水机正常工作且在加热状态时只有$R_2$连入电路，
则加热功率$P_{加热}=\frac{U^2}{R_2}=\frac{(220V)^2}{18.4\Omega}\approx2630W$。
(3)加热状态时，工作30min消耗的电能
$W = P_{加热}t = 2.63kW×0.5h = 1.315kW· h$。
