《2025年课时练作业与测评九年级物理上册教科版》

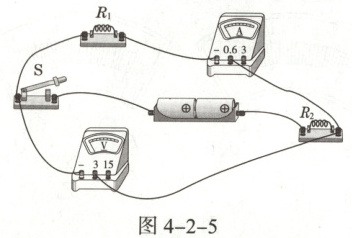

10. 如图4 - 2 - 5所示的电路中，开关闭合后，两电表均有示数，如果某时刻电路突然出现故障，发现电压表示数变大，电流表示数变小，则电路故障原因可能是(A)

A.R₁断路
B.R₁短路
C.R₂断路
D.R₂短路

答案： 10.A

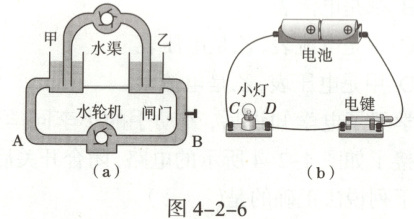

11. 在电路中导体接通电源后，自由电荷在导体中定向移动形成电流。对电流的形成过程，人们通常用图4 - 2 - 6（a）水流的形成过程来类比。
如图（a）中阀门打开后，水轮机两侧水压不同，在此压力作用下，水流形成，水轮机转动。请类比分析图（b）中电流形成，小灯泡发光的过程：小灯两端有电压，在电压的作用下，电荷定向移动形成电流，小灯发光。

答案： 11.小灯两端有电压，在电压的作用下，电荷定向移动形成电流，小灯发光

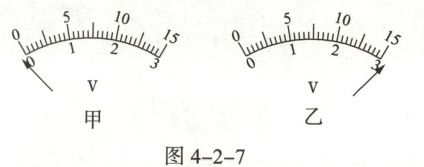

12. 某同学在用电压表测电压，将电压表接入电路时，闭合开关前发现指针偏转情况如图4 - 2 - 7甲，这是因为电压表使用前没有调零；纠正错误后，把电压表接入电路，闭合开关后指针偏转情况如图乙，这是因为电压表选择的测量范围太小。

答案： 12.电压表使用前没有调零 电压表选择的测量范围太小

13. 小明同学想测量电路中灯泡两端的电压，他准备使用有0 ~ 3 V和0 ~ 15 V两个测量范围的电压表，为了安全，他应选用0~15V测量范围进行试触，如图4 - 2 - 8所示是指针所指的位置，为了使测量更精确，他应选用0~3V测量范围。

答案： 13.0~15V 试触 0~3V

14. 正确使用电压表的规则：
（1）电压表必须和被测的用电器并联。如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
（2）“+”“-”接线柱的接法要正确，必须使电流从“+”接线柱流进电压表，从“-”接线柱流出来。否则电压表的指针会反向偏转。
（3）被测电压不能超过电压表测量范围。若不能预先估计待测电压的大小时，应选用最大测量范围进行试触。若被测电压超过电压表的测量范围将使指针转出刻度范围把指针打弯或把电压表烧坏。若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3 V），会影响读数的准确性，应改接小测量范围挡。
（4）电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源电压。
（5）使用电表前，如果指针不指零，可调整中央调零旋钮使指针指零。

答案： 14.
(1)并 很大 开路 其他支路 开路 电源
(2)+流进 -流出 反向偏转
(3)测量范围
