3. 在“测量小灯泡正常发光时的电阻”的实验中，器材：蓄电池组(电压为$6V$)、小灯泡(铭牌上标有“$3.6V$”字样，正常发光时的电阻约为$10\Omega$)、滑动变阻器、电流表、电压表、开关、导线等。

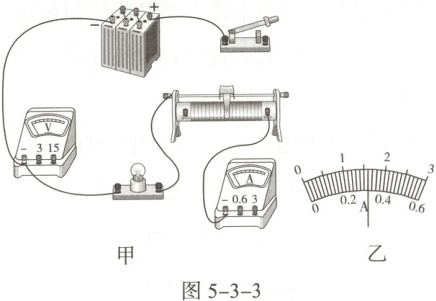

(1) 如图5-3-3甲是连接的部分电路，请你用笔画线代替导线，将电路连接完整。
(2) 图甲所示电路连接好后，滑动变阻器的滑片应置于.28。
A. 灯泡与底座接触不良
B. 灯泡被短路
C. 滑动变阻器的电阻太大
D. 滑动变阻器的接线松脱
(4) 电压表示数为$3.6V$时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为.9$\Omega$。

答案：
3.
(1)如图5 - 7所示。
(2)最左端
(3)C
(4)11.25

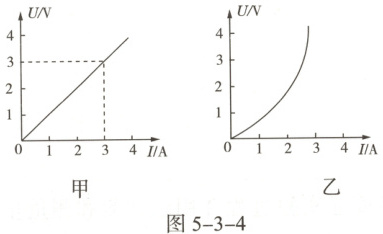

4. 在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的$U-I$图像，分别如图5-3-4甲、乙所示，则对于图像的分析，以下说法错误的是()

A.由甲图可知，定值电阻的阻值为$1\Omega$
B.由甲图可知，定值电阻的阻值不随导体两端的电压和导体中的电流的改变而改变
C.由乙图可知，小灯泡的电阻跟灯丝的温度有关
D.为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻

答案： 4.D

5. 用如图5-3-5所示的电路来测量未知电阻$R_x$的阻值，$R_0$阻值已知。

(1) 将实验过程补充完整：
A. 对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；
B. 闭合开关，；
C. 断开开关，整理器材。
(2) 用测量所得的物理量和已知量符号表示出待测电阻$R_x=$。
(3) 本实验中滑动变阻器的作用是。

答案： 5.
(1)调节滑动变阻器的滑片，读出并记录电压表V₁、V₂的示数分别为U₁、U₂
(2)$\frac{U_2}{U_1}R_0$
(3)保护电路、可以改变电路中的电流和电阻Rₓ两端的电压进行多次测量
