7. 如图4-4所示，两盏相同的电灯在闭合开关后都能发光，过一会儿两盏电灯突然都不亮了，且电压表和电流表的示数均变为零。此时电路发生的故障可能是()

A.电灯$L_{1}$灯丝断了
B.电灯$L_{2}$灯丝断了
C.电灯$L_{1}$短路
D.电灯$L_{2}$短路

答案： 7.A

8. 关于电流表的使用，下列说法中不正确的是()

A.使用前，当指针没有指在“0”刻度线上时，应先进行调零
B.在不能估计电流大小的情况下，应采用“试触”的办法确定电流表测量范围
C.读数时，应先明确所采用的测量范围和分度值后再读数
D.把“0.6”和“3”两接线柱接入电路时，电流表的测量范围为0~2.4A

答案： 8.D

9. 如图4-5所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有()

A.AB段电阻大，电流小
B.BC段电阻大，电流大
C.AB段电阻大，电流与BC段相等
D.BC段电阻大，电流与AB段相等

答案： 9.C

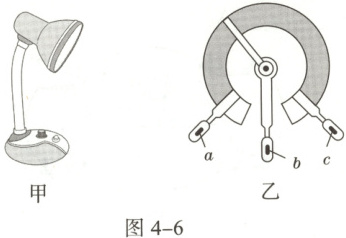

10. 如图4-6所示，甲为可调亮度台灯，乙为台灯中电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是()

A.若只将a、c接入电路，旋钮顺时针转动时灯泡变亮
B.若只将b、c接入电路，转动旋钮灯泡亮度不变
C.电位器调节灯泡亮度与滑动变阻器的原理相同
D.电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的

答案： 10.C

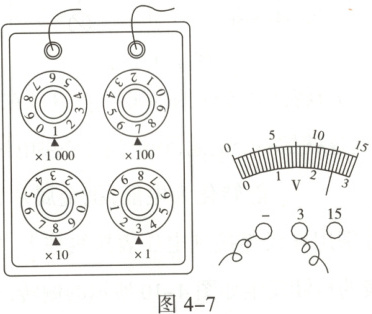

11. (2分)如图4-7所示的电阻箱接入电路的电阻是_Ω，电压表的读数是_V。

答案： 11.1 783 2.5

12. (2分)超导现象是指某些物质在很低的温度时，电阻就变成了_。如果能把超导现象应用于实际，将会带来很大的好处。请你举一实例说明：_。

答案： 12.0 用超导体作输电线，减少电能损耗，节约能源(合理即可)

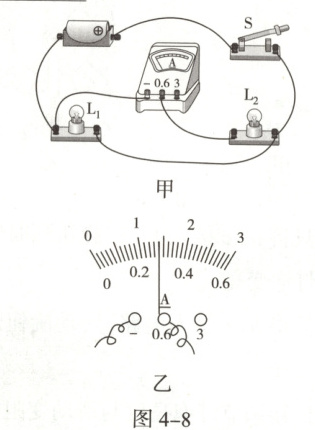

13. (2分)如图4-8甲所示的电路，当开关S闭合后，电流表测量的是通过_(选填“电源”“$L_{1}$”或“$L_{2}$”)的电流，电流表的指针偏转如图乙所示，电流表的示数为_A。

答案： 13.L₂ 0.28
