《2025年课时练作业与测评九年级物理上册教科版》

4. 在“探究电流与电阻的关系”的实验中。


(1)连接电路时，开关应处于(选填“断开”或“闭合”)状态。

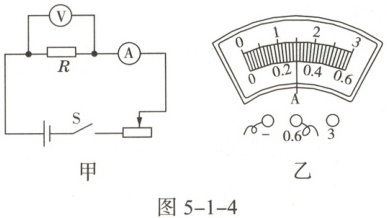

(2)小明按图5-1-4甲连好电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数、电压表有示数，其原因可能是(只填序号)。
A. 电流表开路
B. R开路
C. R短路
(3)排除故障后，小明将5Ω的电阻接入电路，调节滑动变阻器的滑片，使电压表的示数为1.5 V，电流表的示数(如图乙所示)为A。
(4)小明再分别换接10Ω、15Ω的电阻，重复实验，得到下表中另两组数据。分析表中数据，可得出结论：保持电压不变时，导体中的电流跟导体的电阻成比。

答案： 4.
(1)断开
(2)B
(3)0.3
(4)反

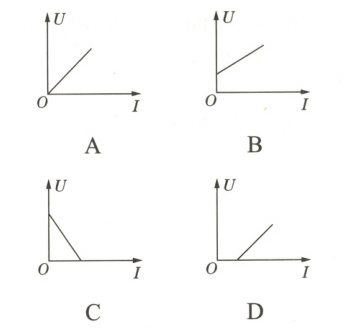

5. 下列图像中，能正确表示定值电阻中的电流与其两端电压关系的是()

答案： 5. A

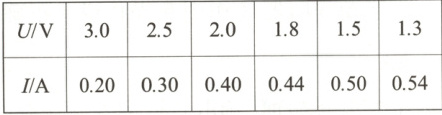

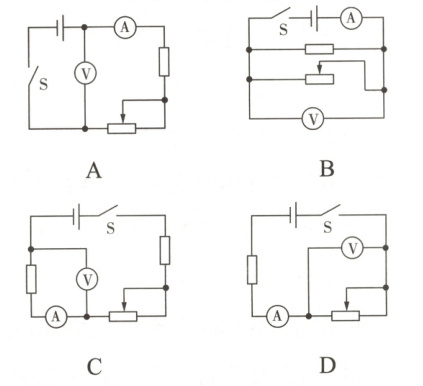

6. 某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录在表中，请根据表中给出的数据，分析判断出他们实验时所使用的电路图可能是下列电路图中的()

答案： 6. D

7. 如图5-1-5所示是“探究电流与电阻的关系”的实验电路图，当A、B间的电阻由10Ω换成15Ω后，闭合开关，接下来正确的实验操作应该是()

A.观察电流表，向右移动滑片，读取电压数据
B.观察电流表，向左移动滑片，读取电压数据
C.观察电压表，向左移动滑片，读取电流数据
D.观察电压表，向右移动滑片，读取电流数据

答案： 7. D
