《2025年课时练作业与测评九年级物理上册教科版》

9. 下列关于电路图的说法中正确的是()

A.含有电源符号的图就是电路图
B.用开关和电源连接的图是电路图
C.含有用电器的图是电路图
D.用电路元件符号表示电路元件实物连接的图是电路图

答案： 9.D

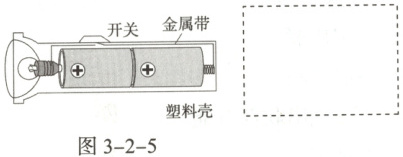

10. 图3-2-5是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图。

答案：
10.如图3-1所示。

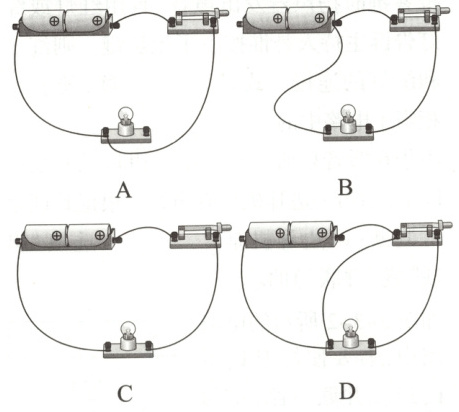

11. 下面的电路中，灯泡能发光的电路是()
]

答案： 11.C

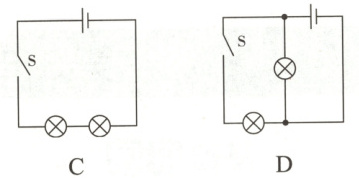

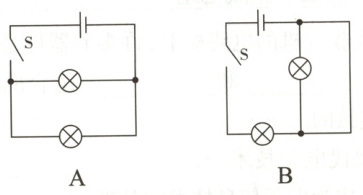

12. 短路和开路是电路中常见的故障，下面的四幅图中，有短路现象的是()

]

答案： 12.B

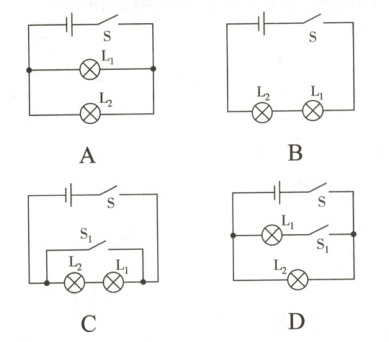

13. 下面电路中，闭合所有开关，两个灯泡都不能发光的电路是()
]

答案： 13.C

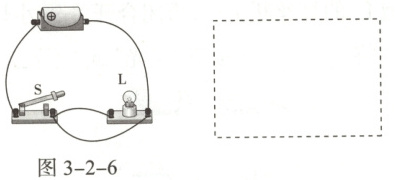

14. 如图3-2-6所示实物电路中，有一根导线接错而使小灯泡被短路，请把这根导线找出来，在上面打一个“×”，并在虚线框中画出正确的电路图。

答案：

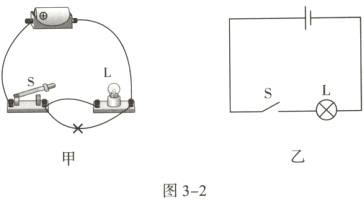

14.如图3-2甲、乙所示。

15. 如图3-2-7所示是某控制电路的一个封闭部件，除电源外还有三个接线柱A、B、C和电灯、电铃各一只。用导线连接A、C时，灯不亮，铃响；连接A、B时，灯不亮，铃不响；连接B、C时，灯亮，铃不响。请根据上述情况画出这个部件内的电路图。

答案：
15.如图3-3所示。
解析：用导线连接A、C时，灯不亮，铃响，说明A、C间有电源和电铃，但无电灯；连接B、C时，灯亮，铃不响，说明B、C间有电源和电灯，但无电铃；连接A、B时，灯不亮，铃不响，说明A、B间无电源。
