《2025年课时练作业与测评九年级物理上册教科版》

8. 我们身边很多文具都可以用在物理实验中。如图专 4 - 7 所示，是小明用身边的器材自制的简易调光灯电路。电路中铅笔芯和回形针共同组成的装置相当于我们实验室中常用的仪器： _ ，左端固定不变，回形针向右移动的过程中灯泡亮度 _ (选填“变亮”“变暗”或“不变”)；回形针从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更 _ (选填“粗”或“细”)的铅笔芯来做实验。

答案： 8.滑动变阻器 变暗 细

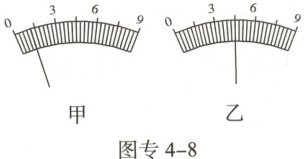

9. 某电流表有两个测量范围，大测量范围为 $ 0 \sim 9 \, A $，小测量范围模糊不清，为了确定小测量范围是多少，先将大测量范围接入电路，指针位置如图专 4 - 8 甲所示，然后改用小测量范围接入同一电路，指针位置如图乙所示，则该电流表的小测量范围是()

A.$ 0 \sim 0.6 \, A $
B.$ 0 \sim 1.2 \, A $
C.$ 0 \sim 2.4 \, A $
D.$ 0 \sim 3.6 \, A $

答案： 9.C

10. 如图专 4 - 9 所示电路，开关 $ S $ 闭合后，要使 $ L_1 $、$ L_2 $ 都能发光且互不影响，则 $ a $、$ b $ 两表分别为()

A.电流表、电流表
B.电流表、电压表
C.电压表、电流表
D.电压表、电压表

答案： 10.B

11. 如图专 4 - 10 所示的电路中，闭合开关 $ S $，灯 $ L $ 不亮，电压表有示数。已知电路中各处均接触良好，除灯 $ L $ 和电阻 $ R $ 外，其余元件均完好。

(1) 请判断该电路中存在的故障可能是 _ 。(请将两种可能填写完整)
(2) 为进一步确定故障，小明同学将一个电流表正确串联在电路中，闭合开关 $ S $，观察电流表的示数情况。若电流表有示数，说明故障是 _ ；若电流表无示数，说明故障是 _ 。
(3) 为进一步确定故障，小华同学将图中的电压表正确并联在灯 $ L $ 两端，请判断他能否查找出电路的故障，并说明理由。 _ 。

答案： 11.
(1)灯L短路或电阻R开路
(2)灯L短路 电阻R开路
(3)不能，在灯L短路和电阻R开路两种情况下，电压表并联在灯L两端，电压表均无示数
