《2025年课时练作业与测评九年级物理上册教科版》

1. 如图专 5 - 1 所示的电路，闭合开关 S 时，发现 L₁、L₂ 都不亮，用电压表逐段测量，结果是 Uₐb = 0，U_bc = 6 V，则该电路的故障可能是()

A.开关 S 接触不良
B.灯 L₁ 开路
C.灯 L₂ 短路
D.灯 L₂ 的灯丝断了

答案： 1.D

2. 如图专 5 - 2 所示的电路，电源电压不变，闭合开关 S 后，灯 L₁、L₂ 都亮了。过一会儿，其中一盏灯突然灭了，但电流表、电压表的读数都不变，发生这一现象的原因可能是(   )

A.灯 L₁ 短路
B.灯 L₁ 开路
C.灯 L₂ 短路
D.灯 L₂ 开路

答案： 2.D

3. 如图专 5 - 3 所示，电源两端的电压恒定。闭合开关 S₁，小灯泡发光，再闭合开关 S₂，则()

A.电压表示数不变
B.电流表示数变小
C.小灯泡变亮
D.电路的总电阻变大

答案： 3.A

4. 在如图专 5 - 4 所示的电路中，闭合开关 S，三个电表均有示数，当滑动变阻器的滑片向下移动时，三个电表的示数变化情况分别是()

A.a 增大，b 不变，c 增大
B.a 减小，b 不变，c 减小
C.a、b、c 均增大
D.a、b、c 均减小

答案： 4.B

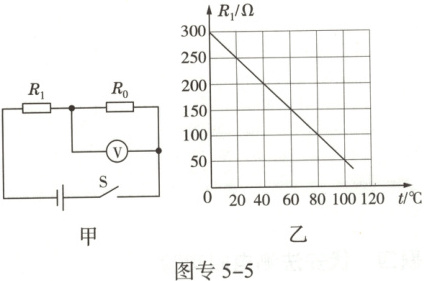

5. 如图专 5 - 5 甲是一个用电压表的示数反映温度变化的电路原理图，其中电源电压 U = 4.5 V 且保持不变，电压表测量范围为 0 ~ 3 V，R₀ 是 300 Ω 的定值电阻，R₁ 是热敏电阻，其电阻随环境温度变化的关系如图乙所示。若闭合开关 S，则()

A.环境温度为 40℃时，热敏电阻阻值是 150 Ω
B.电压表 V 示数越小，环境温度越高
C.电压表的最小示数是 1.5 V
D.此电路允许的最高环境温度为 60℃

答案： 5.D

6. 如图专 5 - 6 所示，电源电压不变，电流表的测量范围为 0 ~ 0.6 A，电压表的测量范围为 0 ~ 15 V，R₂ = 20 Ω，滑动变阻器 R₁ 的规格为“100 Ω 1 A”，当 S₁、S₂ 都断开，R₁ 的滑片调到中点时，电流表示数为 0.08 A，电压表示数为 4 V。
(1) 电阻 R₃ 是多大？
(2) 电源电压多大？
(3) 闭合开关 S₁、S₂，在不损坏电压表、电流表的情况下，求 R₁ 的阻值范围。

答案： 6.解：
(1)当S₁、S₂都断开时，R₁、R₃串联，电流表测量电路中的电流，电压表测量R₃两端的电压，
由$I = \frac{U}{R}$得，$R₃ = \frac{U₃}{Iₓ} = \frac{4V}{0.08A} = 50Ω。$
(2)R₁的滑片调到中点，则R₁连入电路的电阻：$R' = \frac{1}{2}R₁ = \frac{1}{2}×100Ω = 50Ω；$
因串联电路总电阻等于各分电阻之和，
所以，总电阻：Rₓ = R' + R₃ = 50Ω + 50Ω = 100Ω，
由$I = \frac{U}{R}$可得，电源电压：
U = IₓRₓ = 0.08A×100Ω = 8V。
(3)闭合开关S₁、S₂，R₁、R₂并联，电流表测干路电流，电压表被短路，没有示数，则电压表安全；
通过R₂的电流：$I₂ = \frac{U}{R₂} = \frac{8V}{20Ω} = 0.4A，$
电流表的测量范围为0~0.6A，则干路电流最大为0.6A，
由并联电路电流的规律知，通过滑动变阻器的最大电流：
$I_{滑大} = I_{总大} - I₂ = 0.6A - 0.4A = 0.2A，$
由欧姆定律可得，滑动变阻器连入电路的最小阻值：
$R_{滑小} = \frac{U}{I_{滑大}} = \frac{8V}{0.2A} = 40Ω，$
当滑动变阻器的滑片移到最左端时，接入电路中的阻值最大，总电流最小，没有超过电流表测量范围，故滑动变阻器接入电路的最大阻值为100Ω，所以，滑动变阻器R₁的阻值范围为40~100Ω。
