《2025年课时练作业与测评九年级物理上册教科版》

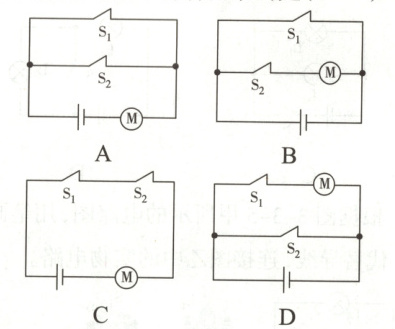

1. 一款电动自行车的左右刹车手柄中各有一开关$S_{1}$和$S_{2}$，在行驶中用任一手柄刹车时，该手柄的开关立即断开，电动机停止工作。下面模拟电路中符合要求的是()

答案： 1.C

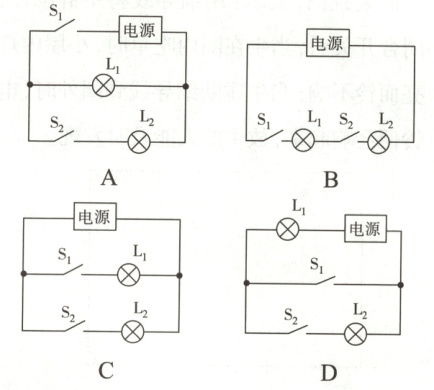

2. 小强把台灯的插头插在如图3-4-1所示的插座上，插座上有一个开关$S_{1}$和一个指示灯$L_{1}$(相当于电阻很大的灯泡)。台灯开关和灯泡用$S_{2}$、$L_{2}$表示。当只闭合$S_{2}$时，台灯不发光；当闭合$S_{1}$时，指示灯发光，再闭合$S_{2}$时，台灯也发光；如果指示灯损坏，$S_{1}$和$S_{2}$都闭合时，台灯也能发光，下列设计的电路图符合要求的是()

答案： 2.A

3. 投影仪的灯泡功率很大，配有风扇进行散热。使用投影仪时，先闭合开关$S_{1}$，风扇转动；再闭合开关$S_{2}$，灯泡发光；若只闭合开关$S_{2}$，灯泡不发光。图3-4-2所示的虚线框内已画出了投影仪电源插头所连接的电源，请你在该图中完成投影仪内部的电路图。(风扇用电动机的符号表示，在图中标明开关$S_{1}$和$S_{2}$)

答案：
3.如图3-6所示。
　　　　　　　

4. 电路设计要求一：单独闭合开关$S_{1}$时，只有$L_{1}$亮。要求二：单独闭合开关$S_{2}$时，$L_{1}$和$L_{2}$都亮。

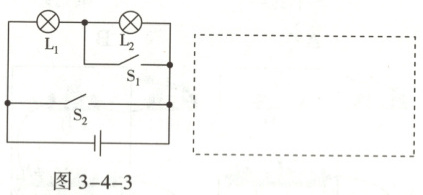

(1)如图3-4-3是小明设计的电路，小芳认为电路不符合设计要求。分析过程如下：
①单独闭合开关$S_{1}$时，(选填“符合”或“不符合”)设计要求一；
②单独闭合开关$S_{2}$时，(选填“符合”或“不符合”)设计要求二。
(2)请在虚线框内按要求设计出正确的电路图。

答案：
4.
(1)①符合 ②不符合
(2)如图3-7所示。
