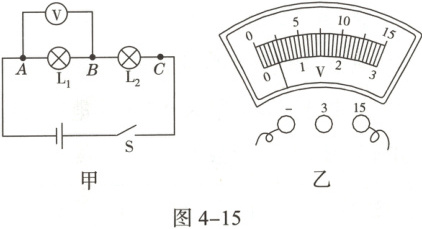

19. (8分)“探究串联电路的电压关系”的实验电路如图4-15甲所示。

(1)为了使探究得出的结论具有普遍意义，$L_{1}$、$L_{2}$应该选择_(选填“相同”或“不相同”)的小灯泡。
(2)小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_。
(3)测出$L_{1}$两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？答：_。

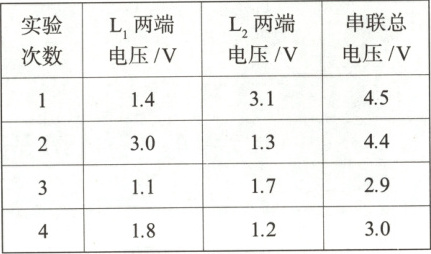

(4)测量完成后，进行小组交流讨论，如下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。答：_。

答案： 19.
(1)不相同
(2)断开开关，电压表换接小测量范围，重做实验
(3)不正确
(4)合理,虽然实验数据存在差异，在每一组电源不同的情况下，依照每一组的测量数据仍然可以得出串联电路两端的总电压等于各部分电路两端电压之和的规律

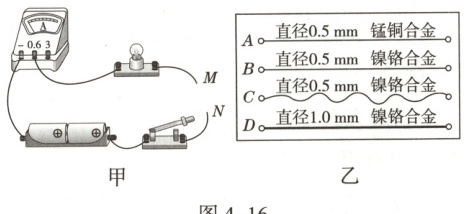

20. (12分)小雪用如图4-16所示的实验器材探究“电阻的大小与哪些因素有关”，实验中电源电压恒定，灯丝电阻的变化忽略不计。她提出以下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。


(1)在连接电路的过程中，开关应该_。
(2)实验中小雪通过观察_来比较金属丝电阻的大小更准确。
(3)为了实验安全，电路甲中的小灯泡_(选填“能”或“不能”)用导线代替。
(4)小雪分别将图乙中的四根金属丝的两端接到电路甲中M、N处，并将测得的电流值记在了表格中；为了验证猜想②，需比较表格中B和_两个电流值；比较表格中B和C两个电流值，是为了验证猜想_。
(5)通过实验发现锰铜合金和镍铬合金导电性能较好的材料是_。

答案： 20.
(1)断开
(2)电流表的示数
(3)不能
(4)D ①
(5)锰铜合金
