《2025年课时练作业与测评九年级物理上册教科版》

14. （1分）如图3-6所示，闭合开关S时，灯泡L₁、L₂都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。则故障是。

答案： 14.c、d之间某处开路(或开关S接触不良)

15. （2分）如图3-7所示，电扇中有一自动断电的安全装置，当电扇倾倒时，它电路；直立时，它电路。（均选填“断开”或“闭合”）

答案： 15.断开 闭合

16. （3分）在如图3-8所示的电路中，有A、B、C、D四个接线柱，若用导线把A、B连接，再用导线把C、D连接，则灯L₁与L₂是联；若用导线只将B、C连接好，则灯L₁与L₂是联；若用导线只将A、D连接好，则电路会。

答案： 16.并 串 短路

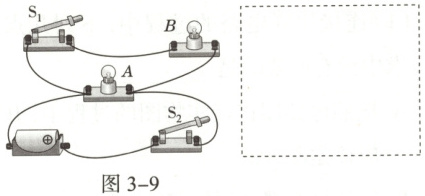

17. （6分）（1）根据图3-9所示电路在虚线框中画出电路图。

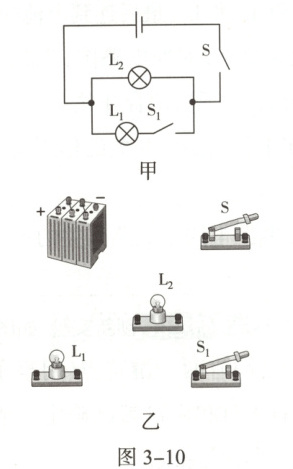

（2）按照图3-10甲所示的电路图，将图乙中的元件连接成电路。

答案：
17.
(1)如图3-10所示。
(2)如图3-11所示。

18. （5分）如图3-11所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。

（1）把某个物体放在带电吸管一端的附近，发现吸管向物体靠近，由此（选填“可以”或“不可以”）判断该物体已经带电。
（2）把丝绸摩擦过的玻璃棒放在带电吸管一端的附近，发现吸管向玻璃棒运动，则吸管带电，餐巾纸带电。
（3）吸管和餐巾纸摩擦起电时，失去电子的是，得到电子的是。

答案： 18.
(1)不可以
(2)负 正
(3)餐巾纸 吸管
