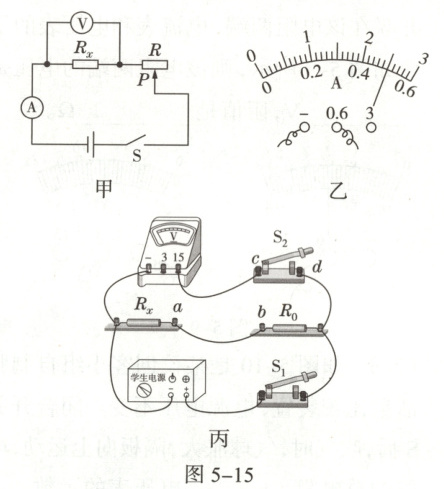

18. (7分)小鹭同学采用“伏安法”测量某定值电阻$R_{x}$的阻值。电路图如图5 - 15甲所示。

(1)在连接电路时，应先开关，并将滑动变阻器的滑片P移到最(选填“左”或“右”)端。
(2)小鹭闭合开关后，发现向左移动滑片P时，电流表示数变大，电压表示数变小，则小鹭在连接电路时存在的错误是。

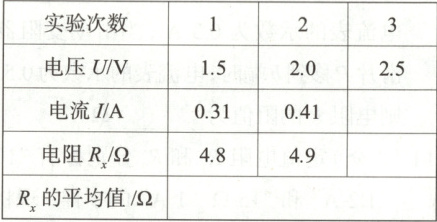

(3)改正错误连接后，闭合开关，进行多次测量，其中第三次电流表的示数如图乙所示。根据下表中的三次实验数据可得，$R_{x}$的阻值为Ω。(结果保留1位小数)

(4)将电阻$R_{x}$换成小灯泡重复上述实验，发现三次实验所测小灯泡的阻值相差较大，原因可能是。
(5)若实验中只有一个电压表和一个已知电阻$R_{0}$。如图丙所示，小鹭同学连接了部分实验电路，此时还有最后一根导线未连接，请在图丙中将其连接好，并进行如下主要操作：
①闭合开关$S_{1}$、$S_{2}$，读出并记录电压表的示数为$U_{1}$；
②断开开关$S_{2}$，闭合开关$S_{1}$，读出并记录电压表的示数为$U_{2}$；
③请写出用$U_{1}$、$U_{2}$及$R_{0}$来表示$R_{x}$的表达式：$R_{x}=$。(2分)

答案：
18.
(1)断开 右
(2)电压表并联在滑动变阻器的两端了
(3)4.9
(4)灯丝的电阻受温度的影响
(5)如图5-15所示。 $\frac{U_1R}{U - U_1}$
