《2025年课时练作业与测评九年级物理上册教科版》

17. 如图4-4-5所示的电位器是调节台灯亮度的装置，$ a $、$ b $、$ c $是它的三个接柱，若将$ a $、$ b $接线柱接入电路，逆时针旋转旋钮时，电位器接入电路的电阻会(选填“变大”“变小”或“不变”)，灯泡会(选填“变暗”“变亮”或“不变”)。

答案： 17.变小 变亮

18. 学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，实验器材有：开关、电流表、电源(电压恒为$ 1.5 V $)各一个，三根完全相同的合金丝，导线若干。

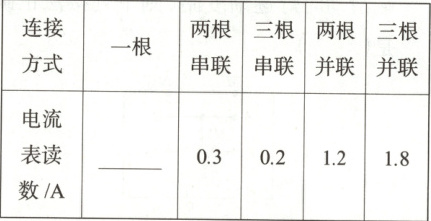

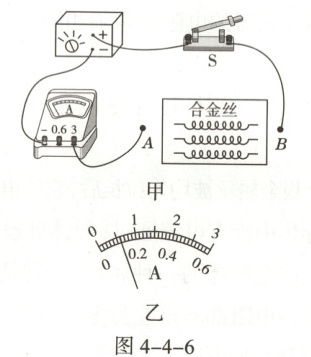

【实验过程】电路如图4-4-6甲所示，将合金丝以不同方式分别接入电路$ A $、$ B $之间，闭合开关$ S $后，记录的数据如表。
回答下列问题：
(1) 图乙是一根合金丝接入电路时电流表的读数，请将其填入表格中。
(2) 导体电阻的大小跟材料、长度和横截面积的关系。
A. 电阻的大小与长度的关系是。
B. 电阻的大小与横截面积的关系是。
(3) 进行多次测量的目的是。

答案： 18.
(1)0.6
(2)A.材料和横截面积相同时，导体的电阻跟长度成正比 B.材料和长度相同时，导体的电阻跟横截面积成反比
(3)得出电阻与导体长度和横截面积的关系，使结论更具有普遍性

19. 为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图4-4-7所示电路图，电源电压恒定，R0​为定值电阻。


(1) 在本实验中电阻R0​的作用是。
(2) 小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻变化。小明的观点是否正确？，理由是。

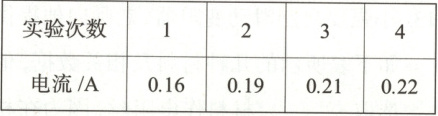

(3) 闭合开关后用酒精灯对铅笔芯加热，每隔10s记录一次电流值，实验测得的数据如下表所示。

由此可以得出：铅笔芯的电阻随温度的升高而(选填“增大”“减小”或“不变”)。

答案： 19.
(1)保护电路
(2)不正确 因为电路中电源电压和定值电阻$R_{0}$不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小；若电流变小，则总电阻变大，说明铅笔芯电阻变大，所以能够完成实验
(3)减小
