8. 将图专7-6中的电磁铁连入你设计的电路中(在虚线框内完成)，要求：能改变电磁铁磁性的强弱，闭合开关后，小磁针受力静止时，其N极指向如图所示。

答案：
8.如图7-3所示。

9. 如图专7-7所示是温度自动报警器的原理图。以下说法中正确的是()

A.温度计是根据液体热胀冷缩的性质工作的
B.报警器中的电磁铁应用了电流的热效应
C.报警器中的电磁铁工作时周围产生大量的磁感线
D.报警时电磁铁的左端是N极

答案： 9.A

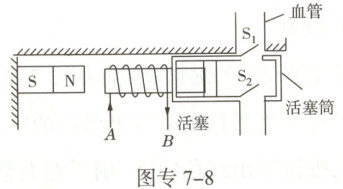

10. 中考新考法 模型建构 如图专7-8所示是推动血液循环的“人工心脏泵”，线圈AB固定在用软铁制成的活塞筒上，这就相当于，通电时线圈与活塞筒组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动，活塞筒通过阀门与血管相通，阀门S₁只能向外开启，S₂只能向内开启。当线圈中的电流从A流向B时，活塞向(选填“左”或“右”)运动，阀门(选填“S₁”或“S₂”)开启，血液进入(选填“血管”或“活塞筒”)。

答案： 10.电磁铁 左 S₂ 活塞筒
