《2025年课时练作业与测评九年级物理上册教科版》

1. 在做“用伏安法测电阻”的实验中，实验器材：两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。

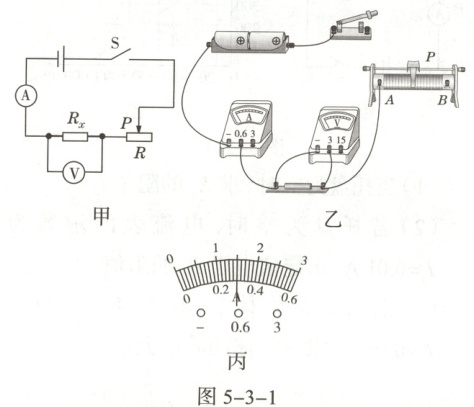

(1) 用笔画线代替导线，将图5-3-1乙中的电路连接完整。
(2) 闭合开关前，滑动变阻器的滑片应置于.5$A$，它的阻值是$\Omega$(结果保留1位小数)。
(5) 某小组的同学分别读取电压表和电流表的示数为$U_1$、$I_1$，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻$R_x$的阻值，其表达式为$R_x=$。

答案：
1.

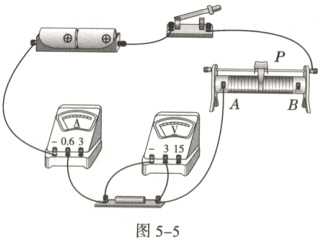

(1)如图5 - 5所示。
(2)B改变电路中的电流和电阻两端的电压
(3)D
(4)0.3 8.3
(5)$\frac{3V - U_1}{I_1}$

2. 小华同学用“伏安法”来测量一只阻值约为$5\Omega$的定值电阻$R_x$，实验室有如下器材供选用。
A. 两节干电池
B. 开关一个和导线若干
C. 电压表($0\sim3V$，$0\sim15V$)
D. 电流表($0\sim0.6A$，$0\sim3A$)
E. 滑动变阻器($0\sim10\Omega$)
F. 滑动变阻器($0\sim100\Omega$)
(1) 小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C、D外，小华同学还需选用(选填“$E$”或“$F$”)器材。

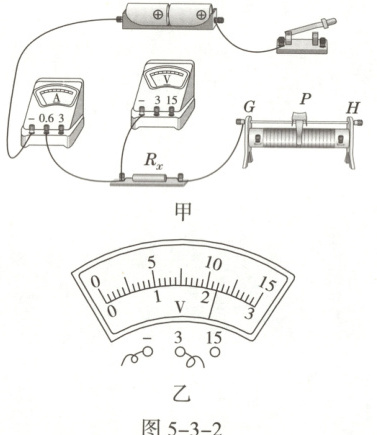

(2) 根据设计的实验电路要求，请用笔画线代替导线连接图5-3-2甲中最后的两根导线。

(3) 在闭合开关前，为保护电路，滑动变阻器的滑片$P$应该滑至(选填“$G$”或“$H$”)端。
(4) 小华在闭合开关后，移动滑动变阻器的滑片$P$时，发现电流表示数始终为$0$，而电压表有示数但不发生变化，此时电路中的一处故障是。
A. 滑动变阻器开路
B. 滑动变阻器短路
C. 定值电阻$R_x$开路
D. 定值电阻$R_x$短路
(5) 排除故障后，电流表示数为$0.40A$，电压表示数如图乙所示，则本次实验测得的定值电阻$R_x$的阻值是$\Omega$。

答案：
2.
(1)E

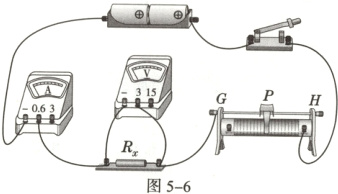

(2)如图5 - 6所示。
(3)G
(4)C
(5)5.5
