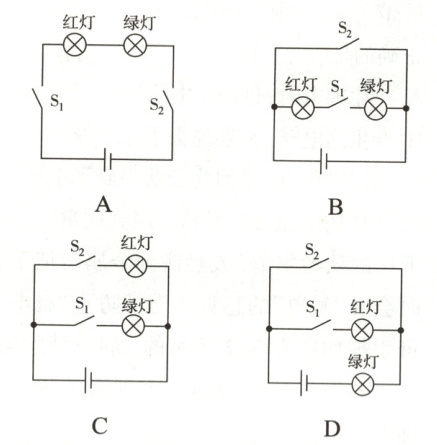

8. 交通路口安装着过斑马线的红、绿信号灯，下面选项中符合红、绿信号灯工作情况的电路图是()

答案： 8.C

9. 如图专3 - 3所示是一个能吹出冷、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是()

A.只闭合开关S₁，电吹风吹出冷风
B.只闭合开关S₂，电吹风吹出热风
C.同时闭合开关S₁、S₂，电吹风吹出冷风
D.同时闭合开关S₁、S₂，电吹风吹出热风

答案： 9.D

10. 如图专3 - 4所示电路图，闭合开关S后，发现灯L₁不亮，L₂正常发光。此电路的故障可能是()

A.开关S接触不良
B.灯L₁灯丝断了
C.灯L₁短路
D.灯L₂短路

答案： 10.B

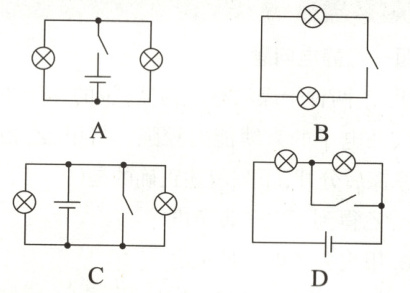

11. 下面所示的各个电路中，开关闭合后，两个小灯泡都能发光的是()

答案： 11.A

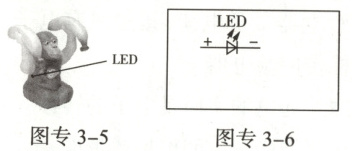

12. 拆开图专3 - 5中的玩具，发现电源、开关、发光二极管(简称“LED”)、电动机(符号“Ⓜ”)各一个及连接导线若干。闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED仍亮。
(1)在图专3 - 6内画出玩具的电路图。
(2)把电动机断开的连线接回原处，将电源正、负极反接，闭合开关，电动机(选填“不”“顺时针”或“逆时针”)转动，LED(选填“亮”或“不亮”)。

答案：
12.
(1)如图3-8所示。
(2)逆时针 不亮

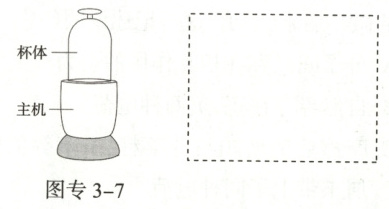

13. 如图专3 - 7所示是某品牌榨汁机，为保证安全，该榨汁机设置了电源开关S和安全开关S₁，当杯体放在主机上时，S₁自动闭合，此时再闭合S，电动机才能启动，开始榨汁，请在虚线框内画出符合上述要求的电路图。

答案： 13.如图3-9所示。
