《2025年课时练作业与测评九年级物理上册教科版》

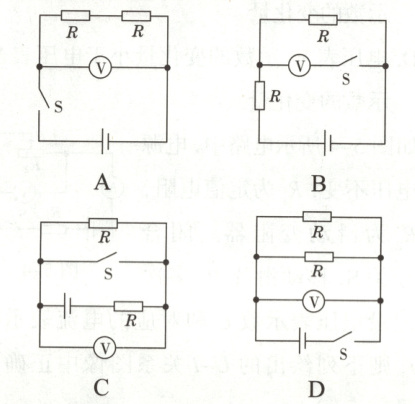

7. 在下面的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合开关S后，电压表示数最小的是()

答案： 7.C

8. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图5 - 6所示电路进行探究，器材：学生电源(6V)、滑动变阻器(20Ω，1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是()

A.要获得3组实验数据，电压预设值可以为1.5~5V
B.要获得3组实验数据，电压预设值可以为1~4V
C.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D.实验电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器

答案： 8.C

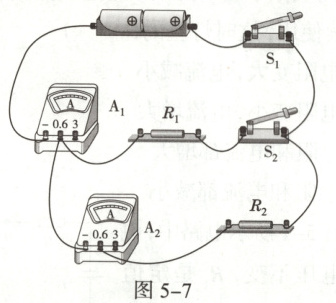

9. 如图5 - 7所示的电路中，电阻$R_{2}$的阻值为15Ω。当开关$S_{1}$、$S_{2}$闭合时，电流表$A_{1}$的示数为0.5A，电流表$A_{2}$的示数为0.2A。下列说法正确的是()

A.电阻$R_{1}$的阻值为10Ω
B.$S_{1}$、$S_{2}$闭合时，通过电阻$R_{1}$的电流为0.5A
C.$S_{1}$、$S_{2}$闭合时，电流表$A_{1}$测量的是$R_{1}$的电流
D.开关$S_{2}$断开时，电流表$A_{2}$的示数为0.5A

答案： 9.A

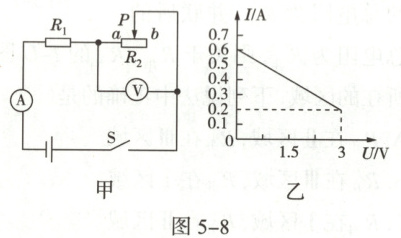

10. 如图5 - 8甲所示的电路中，$R_{1}$为定值电阻，$R_{2}$为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，根据图像信息，下列判断正确的是()

A.电源电压是6V
B.定值电阻$R_{1}$的阻值是15Ω
C.滑动变阻器$R_{2}$的最大阻值是20Ω
D.滑片移到中点时，电路中的电流是0.3A

答案： 10.D
