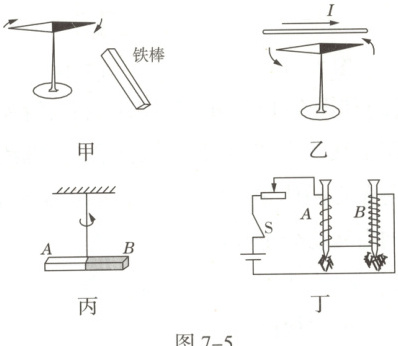

8. 如图7-5所示是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确的是（）


A.图甲中小磁针被铁棒吸引，说明铁棒本身具有磁性
B.图乙中小磁针发生偏转，说明电流周围存在磁场
C.图丙中条形磁体静止时A端总是指向北方，说明A端是条形磁体的南极
D.图丁中铁钉B吸引的大头针比A多，说明电磁铁的磁性强弱与电流大小有关

答案： B

9. 如图7-6所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近。闭合开关S，下列判断正确的是（）

A.M点的磁场方向向左
B.螺线管的左端为S极
C.小磁针静止后，其N极的指向左
D.向右移动滑片P，螺线管的磁场增强

答案： C

10. 消防应急灯广泛用于公共场所，以备停电时应急照明之用，如图7-7所示，是小珠同学利用电磁继电器设计的一种应急灯的电路图，但因粗心少连了一根导线。它的工作原理：外部电路为220V交流电，当外部电路正常通电时，两盏标有“6V”字样的灯不发光；外部电路停电时，灯泡都发光。对于这一装置及其工作特点，下列说法中正确的（）

A.当外部电路停电时，电磁铁所在的电路处于工作状态
B.C点应该和触点A相连，电磁铁通电时，衔铁的触点与B处的静触点接触
C.C点应该和触点B相连，电磁铁通电时，衔铁的触点与A处的静触点接触
D.电磁铁通电时上端始终为N极

答案： B

11. （2分）如图7-8是条形磁体周围铁屑的分布情况及小磁针的指向。图中各点小磁针有固定指向，说明磁体周围的磁场具有；铁屑在磁场中被磁化成，从而在磁场中有序排列。

答案： 方向 磁体

12. （3分）物理与日常生活某拆除工地上，一机车举着“大铁砣”在废墟上捡拾废钢筋，如图7-9所示。根据所学知识可判断：“大铁砣”应是一块，当“大铁砣”时在废墟上捡拾吸住废钢筋，然后举至运输车车厢上方放下废钢筋。

答案： 电磁铁 通电 断电
