《2025年课时练作业与测评九年级物理上册教科版》

1. 用如图5-1-1所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；
乙：电池与滑动变阻器串联接入MN；
丙：电池先后与不同定值电阻R'串联接入MN。
可行的方案是(断开)

A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行

答案： 1. D

2. 用定值电阻做“探究通过导体的电流与导体两端电压的关系”实验。

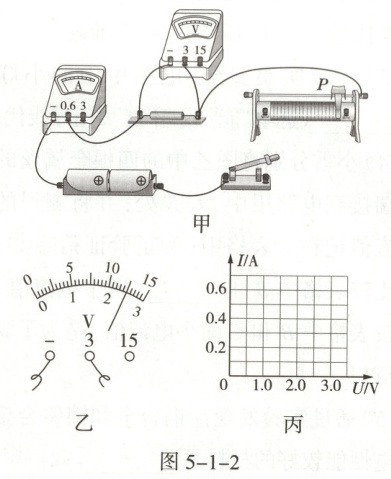

(1)如图5-1-2甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大。
(2)闭合开关，向左移动滑动变阻器的滑片，电流表的示数将(选填“变大”“不变”或“变小”)。

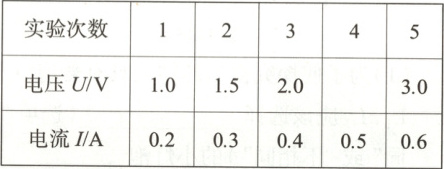

(3)调节滑动变阻器，把测出的数据填入表中，其中电流表示数为0.5 A时电压表示数如图乙所示，其示数为V。

(4)在图丙中作出通过导体的电流与导体两端电压的关系图线。

答案：
2.
(1)如图5-1所示。
(2)变大
(3)2.5
　　　　
(4)如图5-2所示。
　　　　　　　

3. 某同学在“探究电流跟电压、电阻的关系”时，根据收集到的数据画出了如图5-1-3所示的图像。下列结论与图像相符的是()

A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而增大

答案： 3. C
