《2026年决胜中考物理安徽专版》

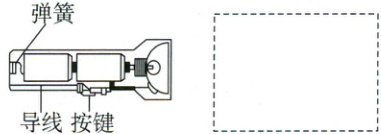

1. 请根据手电筒实物图画出对应的电路图。

答案：
1.如图所示

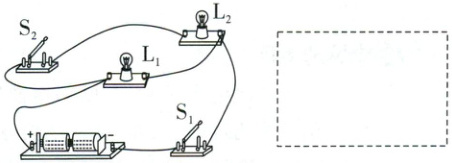

2. 根据所给的实物图，在方框中画出对应的电路图。

答案：
2.如图所示

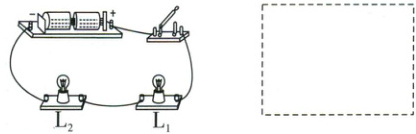

3. 根据如图所示的实物图，在虚线方框内画出对应的电路图。

答案：
3.如图所示

4. 如图所示的电路，请在虚线框里填上电表符号（选填“A”或“V”），使开关 S 闭合后，电阻 $ R_1 $、$ R_2 $ 都可正常工作。

答案：
4.如图所示

5. “创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚间开关 S 闭合后，灯亮电铃不响；当房门被打开时，细导线 AB 被扯断，灯亮且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。

答案：
5.如图所示

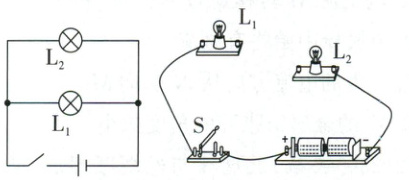

6. 如图，按电路图将图中的实物用笔画线代替导线连接起来，并标出电流方向（导线不能交叉）。

答案：
6.如图所示

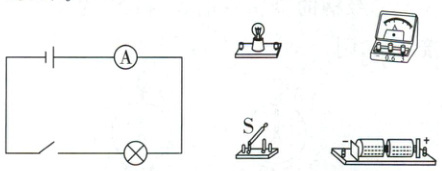

7. 根据如图所示的电路图连接实物图。

答案：
7.如图所示

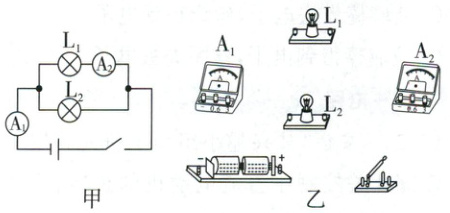

8. 如图甲所示的电路图，当开关闭合后，电流表 $ A_1 $ 的示数为 1.2 A，电流表 $ A_2 $ 的示数为 0.4 A，请在图乙的实物图上用笔画出连线。

答案：
8.如图所示

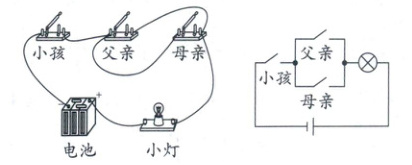

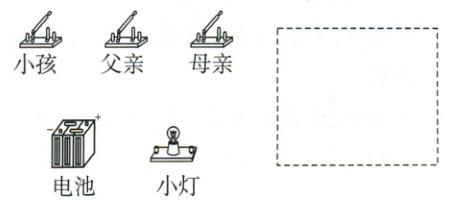

9. 由父、母、小孩组成的三口之家，要用投票方式决定是否在暑假去北京旅游，如果小孩要去，且父母中至少有一位要去，则他们就去旅游。请用 3 个开关、1 个电池组和 1 只小灯泡及若干导线设计一架投票表决机，灯泡亮了（某人的开关闭合表示他要去），他们就可以在暑假去旅游了。在虚线框内画出电路图，并连接实物图。

答案：
