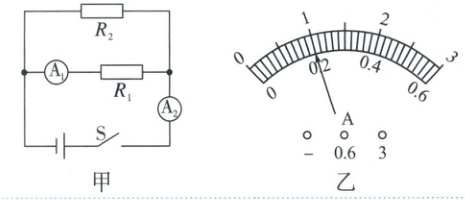

1. (2025·凉山州)在如图甲所示电路中,电源电压恒定,定值电阻$R_1$的阻值为$20\ \Omega$。闭合开关$S$,两电流表的指针均指在如图乙所示的位置。则电源电压为

4
$V$,定值电阻$R_2$的阻值为5
$\Omega$。
答案:
1.4 5 [解析]由电路图可知,闭合开关,$R_1$与$R_2$并联,电流表$A_2$测干路电流,电流表$A_1$测$R_1$支路的电流。因并联电路中干路电流等于各支路电流之和,且两电流表的指针都指在同一位置,所以,电流表$A_2$的量程为$0~3A$,分度值为$0.1A$,则干路电流$I = 1A$,电流表$A_1$的量程为$0~0.6A$,分度值为$0.02A$,通过$R_1$的电流$I_1 = 0.2A$,因并联电路中各支路两端的电压相等,电源电压$U = U_1 = I_1R_1 = 0.2A×20\Omega = 4V$;通过定值电阻$R_2$的电流$I_2 = I - I_1 = 1A - 0.2A = 0.8A$,定值电阻$R_2$的阻值$R_2 = \frac{U}{I_2} = \frac{4V}{0.8A} = 5\Omega$。
典例 3
(2025·广安)两个定值电阻$R_1$、$R_2$串联在电路中,已知$R_1:R_2 = 7:8$,则通过$R_1$、$R_2$的电流之比$I_1:I_2$为
(2025·广安)两个定值电阻$R_1$、$R_2$串联在电路中,已知$R_1:R_2 = 7:8$,则通过$R_1$、$R_2$的电流之比$I_1:I_2$为
1:1
,$R_1$、$R_2$两端的电压之比$U_1:U_2$为7:8
。
答案:
[解析]两个定值电阻$R_1$、$R_2$串联在电路中,因为串联电路中各处的电流相等,所以通过$R_1$、$R_2$的电流之比为$I_1:I_2 = 1:1$;$R_1$、$R_2$两端的电压之比为$U_1:U_2 = IR_1:IR_2 = R_1:R_2 = 7:8$。
[答案]$1:1$ $7:8$
[答案]$1:1$ $7:8$
2. (2025·眉山)甲、乙两根完全相同的电阻丝,将甲电阻丝剪去一半,电阻变为$R_1$;将乙电阻丝从中间对折,电阻变为$R_2$。然后将$R_1$和$R_2$串联到电路中,则通过$R_1$的电流$I_1$
等于
(选填“大于”“等于”或“小于”)通过$R_2$的电流$I_2$,$R_1$两端电压$U_1$与$R_2$两端电压$U_2$之比为$U_1:U_2 =$2:1
。
答案:
2.等于 $2:1$ [解析]甲、乙两根完全相同的电阻丝,将甲电阻丝剪去一半,电阻变为$R_1$;将乙电阻丝从中间对折,电阻变为$R_2$,由于对折后长度变为原来的一半,横截面积变成原来的$2$倍,所以$R_1:R_2 = 2:1$;把$R_1$、$R_2$串联在电路中时,根据串联电路的电流特点可知通过$R_1$的电流$I_1$等于通过$R_2$的电流$I_2$,根据串联电路的分压作用知$R_1$、$R_2$的两端的电压之比为$U_1:U_2 = R_1:R_2 = 2:1$。
典例 4

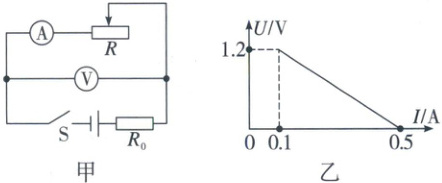

(2025·庐江县一模)如图甲所示的电路,闭合开关$S$,将滑动变阻器的滑片由最右端移到最左端的过程中,电压表与电流表的示数变化的图像如图乙所示,下列说法错误的是(

A.$R_0$的阻值为$3\ \Omega$
B.电源电压为$1.5\ V$
C.滑动变阻器滑片移至最右端时,电流表示数为$0.1\ A$
D.滑动变阻器的滑片滑至中点时,电压表示数为$0.6\ V$
(2025·庐江县一模)如图甲所示的电路,闭合开关$S$,将滑动变阻器的滑片由最右端移到最左端的过程中,电压表与电流表的示数变化的图像如图乙所示,下列说法错误的是(
D
)A.$R_0$的阻值为$3\ \Omega$
B.电源电压为$1.5\ V$
C.滑动变阻器滑片移至最右端时,电流表示数为$0.1\ A$
D.滑动变阻器的滑片滑至中点时,电压表示数为$0.6\ V$
答案:
[解析]由图甲可知,两电阻串联,电压表测量滑动变阻器$R$两端的电压,电流表测量电路的电流,滑动变阻器的滑片由最右端移到最左端。由图乙可知,当滑动变阻器的滑片在最右端时,电压表的示数最大$U_R = 1.2\ V$,电路中的电流$I = 0.1\ A$,则电源电压$U = U_0 + U_R = 0.1\ A×R_0 + 1.2\ V·s$①;当滑动变阻器的滑片在最左端时,电压表的示数为$0$,电路中的电流为$0.5\ A$,则电源电压$U = U_0' = 0.5\ A×R_0·s$②,联立①②,解得$R_0 = 3\ \Omega$,$U = 1.5\ V$,故 AB 正确;当滑动变阻器的滑片在最右端时,电压表的示数$U_R = 1.2\ V$,电路中的电流$I = 0.1\ A$,则滑动变阻器的最大阻值$R = \frac{U_R}{I} = \frac{1.2\ V}{0.1\ A} = 12\ \Omega$,滑动变阻器的滑片滑至中点时,电路中的电流$I' = \frac{U}{R_0 + \frac{1}{2}R} = \frac{1.5\ V}{3\ \Omega + \frac{1}{2}×12\ \Omega} = \frac{1}{6}\ A$,滑动变阻器两端的电压$U_R' = I×\frac{1}{2}R = \frac{1}{6}\ A×\frac{1}{2}×12\ \Omega = 1\ V$,故 C 正确,D 错误。
[答案]D
[答案]D
