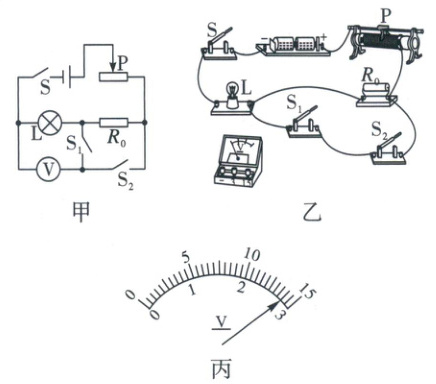

10. (2025·安徽)为了测量一额定电压为$2.0\ V$的小灯泡正常发光时的电阻，小华同学根据现有的一只待测小灯泡、两节新干电池(总电压为$3\ V$)、一个电压表、一个滑动变阻器、三只开关、若干阻值不同的定值电阻(阻值已知)和导线，设计出如图甲所示的实验电路图。

(1)请按照图甲，将图乙中的实物图电路连接完整。
(2)正确连接电路后，将滑动变阻器的滑片$P$移至电阻值最大处，闭合开关$S$和$S_1$，断开开关$S_2$，调节滑片$P$，使电压表的示数为$2.00\ V$。
(3)保持滑片$P$的位置不变，断开开关$S_1$，闭合开关$S_2$，电压表的示数如图丙所示，该示数为2.8$V$。
(4)已知定值电阻$R_0 = 4\ \Omega$，则小灯泡正常发光时的电阻为10$\Omega$。
(5)若在以上(2)中，无论怎样调节滑片$P$，电压表的示数始终小于$2.00\ V$，为了顺利进行实验，请你根据现有的器材提出一条解决措施：换一个阻值较小的定值电阻。

答案：
10.
(1)如图所示

(3)$2.8$　
(4)$10$　
(5)换一个阻值较小的定值电阻

11. (2024·安徽)在“测量小灯泡的电阻”实验中，小红同学根据测出的数据画出了小灯泡的$I - U$图像如图所示。则由图可知，当小灯泡两端的电压升高时，其阻值增大(选填“增大”“不变”或“减小”)。

答案： 11.增大　[解析]从题图中选取两个容易读数的点，利用$R = \frac{U}{I}$分别计算小灯泡的电阻值，如下表所示。
电压$U/V$　电流$I/A$　电阻$R/\Omega$
$1$　　　　$0.28$　　　$3.57$
$2$　　　　$0.4$　　　　$5$
可以发现，当小灯泡两端的电压升高时，其阻值增大。

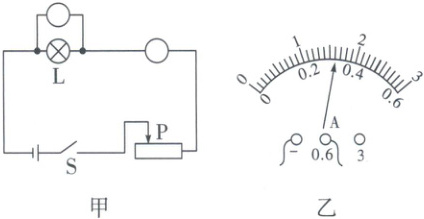

12. (2022·安徽)小红测量一小灯泡(额定电压为$2.5\ V$)正常发光时的电阻，电源电压保持$3\ V$不变，滑动变阻器的规格是“$10\ \Omega\ 1\ A$”。

(1)图甲为实验电路图，图中的圆圈分别表示电流表和电压表，请在圆圈内填入相应的字母。
(2)正确连接电路后，将滑动变阻器的滑片移至电阻值最大处，闭合开关。要使小灯泡正常发光，应进行的操作是：___。
(3)正确完成上述操作后，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为7.8$\Omega$。(结果保留一位小数)
(4)小灯泡正常发光时，因灯丝断路突然熄灭，若其他元件均完好，则此时电压表的示数大于(选填“大于”“小于”或“等于”)$2.5\ V$。

答案：
12.
(1)如图所示

(2)正确连接电路后，将滑动变阻器的滑片移至电阻值最大处，闭合开关，此时电路中的电流较小，灯泡两端的电压较小，为了使灯泡正常发光，灯泡两端的电压应为$2.5V$，需要增大灯泡两端的电压，增大电路中的电流，根据欧姆定律可知，需要减小电路的总电阻，即减小滑动变阻器接入电路的电阻，故滑动变阻器的滑片应该向右移动。
(3)电流表选用小量程，分度值为$0.02A$，通过小灯泡的电流为$0.32A$，由欧姆定律可知，小灯泡正常发光时电阻$R = \frac{U}{I} = \frac{2.5V}{0.32A} \approx 7.8\Omega$。
(4)灯丝突然烧断，灯泡断路，电压表两接线柱直接与电源两极相连，电压表测电源电压，电压表示数大于$2.5V$。
