《2026年决胜中考物理安徽专版》

5. (2015·安徽)如图所示，两个小灯泡$L_1$、$L_2$串联，闭合开关$S$，$L_1$发光，$L_2$不发光。发生这一现象的原因，不可能的是(B)


A.电源电压较低
B.$L_2$发生断路
C.$L_2$发生了短路
D.$L_2$的实际功率很小

答案： 5.B

6. (2025·安徽)如图所示的电路中，电源电压保持不变，$R_1$为滑动变阻器，$R_2$和$R_3$为定值电阻。闭合开关$S$，在保证电路元件安全的前提下，将滑动变阻器的滑片$P$由$b$端移至$a$端，电压表$V_1$、电压表$V_2$、电流表$A$示数变化量的绝对值分别为$\Delta U_1$、$\Delta U_2$、$\Delta I$。则(D)


A.电流表$A$的示数变小
B.电压表$V_2$的示数变大
C.$\Delta U_1$与$\Delta I$的比值等于$R_2$的阻值
D.$\Delta U_2$与$\Delta I$的比值等于$R_3$的阻值

答案： 6.D　[解析]由题图可知电路为串联电路，电流表测电路中电流，电压表$V_2$测$R_1$和$R_2$两端电压，电压表$V_1$测$R_1$两端电压，将滑动变阻器的滑片P由$b$端移至$a$端，滑动变阻器接入电路的电阻变小，电路总电阻变小，由欧姆定律可知电路中电流变大，即电流表示数变大；滑动变阻器接入电阻变小，则$R_1$和$R_2$的总电阻变小，根据串联分压原理可知$R_1$和$R_2$两端总电压减小，即电压表$V_2$的示数变小，故AB错误；滑动变阻器接入电路的电阻变小，根据串联分压原理可知电压表$V_1$示数减小，$\Delta U_1$即为滑动变阻器两端电压的减小量，根据串联电路电压特点可知$\Delta U_1$减小多少，$R_2$和$R_3$两端总电压就增加多少，串联电路电流处处相等，$\Delta I$是电路中电流的变化量，则$\Delta U_1$与$\Delta I$的比值等于$R_2$和$R_3$两电阻的阻值之和，故C错误；根据串联电路电压特点可知$\Delta U_2$减小多少，$R_3$两端电压就增加多少，$\Delta I$是电路中电流的变化量，则$R_3 = \frac{\Delta U_2}{\Delta I}$，故D正确。

7. (2024·安徽)如图所示的电路中，电源两端电压保持不变，$R$为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由$B$端滑到$A$端，电压表$V_1$、电压表$V_2$、电流表$A$示数变化量的绝对值分别为$\Delta U_1$、$\Delta U_2$、$\Delta I$。则(D)


A.电流表$A$的示数变大，电压表$V_2$的示数变大
B.电流表$A$的示数变小，电压表$V_1$的示数变小
C.$\Delta U_1$与$\Delta I$的比值大于$R$的阻值
D.$\Delta U_2$与$\Delta I$的比值等于$R$的阻值

答案： 7.D　[解析]滑动变阻器与定值电阻$R$串联，电压表$V_1$测量定值电阻$R$两端的电压，电压表$V_2$测量滑动变阻器两端的电压，电流表测量电路中的电流，滑片由$B$端滑到$A$端，滑动变阻器接入电路的电阻变小；电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，因此电流表示数变大；根据$U = IR$可知，定值电阻$R$两端的电压变大，因此电压表$V_1$的示数变大；电源电压不变，由串联电路电压的特点可知，滑动变阻器两端的电压变小，因此电压表$V_2$的示数变小，故AB错误；因为$R$的阻值不变，故其两端电压与通过它的电流成正比，即电压表$V_1$的示数与电流表的示数成正比，利用数学知识可知$\frac{\Delta U_1}{\Delta I} = R$；串联电路各部分电路电压之和等于电源电压，故滑动变阻器和$R$两端电压变化量的绝对值相等，即$\Delta U_1 = \Delta U_2$，则$\frac{\Delta U_2}{\Delta I} = R$，故C错误，D正确。

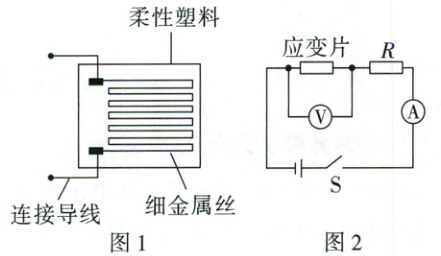

8. (2023·安徽)将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图 1 所示。将它接入图 2 所示的电路，电源电压不变，$R$为定值电阻。闭合开关$S$，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的(D)

A.电压表和电流表示数都变大
B.电压表示数变小，电流表示数变大
C.电压表和电流表示数都变小
D.电压表示数变大，电流表示数变小

答案： 8.D　[解析]根据题图2可知，电路为串联电路，电压表测量应变片两端的电压，电流表测量电路中的电流。闭合开关$S$，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，总电阻变大，根据欧姆定律可知电路中电流变小，电流表示数变小；应变片的电阻变大，根据串联电路的分压规律可知，应变片分担的电压变大，电压表示数变大，故D正确。

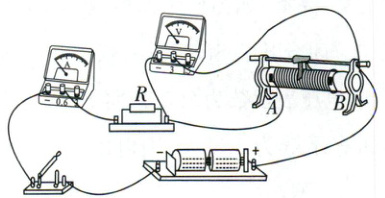

9. (2022·安徽)如图所示的电路中，电源电压保持不变，$R$为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由$B$端向$A$端移动的过程中(D)


A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变大，电压表的示数变小

答案： 9.D
