《2026年决胜中考物理安徽专版》

1. (2025·泗县模拟)如图所示电路，电源电压保持不变，$R_{1}$和$R_{2}$为定值电阻，闭合开关$S_{1}$，然后再闭合开关$S_{2}$，则下列判断正确的是()

A.电压表和电流表示数都变大
B.电压表和电流表示数都不变
C.电流表示数不变，电压表示数变大
D.电流表示数变小，电压表示数不变

答案： 1.D [解析]由电路图知，只闭合开关$S_{1}$时，两电阻串联，电流表测量电路中的电流，电压表测量电源电压，再闭合开关$S_{2}$，定值电阻$R_{2}$和电流表被短路，电流表的示数为零，所以电流表的示数变小；电压表仍测量电源电压，所以再闭合开关$S_{2}$后电压表的示数不变，故D正确。

2. (2025·包河区三模)如图所示的电路中，电源电压保持不变，$R_{1}$为定值电阻。闭合开关$S$，在保证电路元件安全的前提下，将滑动变阻器滑片向左缓慢移动的过程中，下列说法正确的是()

A.电压表$V_{1}$的示数变小，电流表$A$的示数变小
B.电压表$V_{2}$的示数变大，电流表$A$的示数不变
C.电压表$V_{1}$示数和电流表$A$的示数乘积将变大
D.电压表$V_{2}$的示数与电流表$A$示数的比值不变

答案： 2.C [解析]由电路图可知，闭合开关，定值电阻$R_{1}$与滑动变阻器$R_{2}$串联，电压表$V_{1}$测定值电阻$R_{1}$两端的电压，电压表$V_{2}$测滑动变阻器$R_{2}$两端的电压，电流表测电路中的电流；闭合开关S，将滑动变阻器滑片向左移动的过程中，滑动变阻器接入电路的电阻变小，电路的总电阻变小，在电源电压不变时，根据$I = \frac{U}{R}$可知电路中的电流变大，电流表示数变大；根据$U = IR$可知定值电阻$R_{1}$两端的电压变大，电压表$V_{1}$示数变大，故A错误；根据串联电路的电压规律可知滑动变阻器两端的电压变小，电压表$V_{2}$的示数变小，故B错误；由于电压表$V_{1}$的示数变大，电流表A的示数变大，则电压表$V_{1}$和电流表A示数的乘积变大，故C正确；由于电压表$V_{2}$的示数变小，电流表A的示数变大，则电压表$V_{2}$的示数与电流表A的示数之比变小，故D错误。

3. (2025·固镇县模拟)如图所示电路中，电源电压保持不变，$R_{1}$为定值电阻，$R_{2}$为滑动变阻器，当滑片$P$向右移动过程中，电压表$V_{1}$和$V_{2}$示数变化量分别为$\Delta U_{1}$和$\Delta U_{2}$，电流表示数变化量为$\Delta I$。关于各物理量之间的关系，下列判断错误的是()

A.$|\Delta U_{1}| = |\Delta U_{2}|$
B.$R_{1} = |\frac{\Delta U_{1}}{\Delta I}|$
C.$R_{2} = |\frac{\Delta U_{2}}{\Delta I}|$
D.$R_{1} = |\frac{\Delta U_{2}}{\Delta I}|$

答案： 3.C [解析]根据串联电路的特点知，总电压不变，一个增大，另一个必然减小，且变化量相等，即$\vert\Delta U_{1}\vert = \vert\Delta U_{2}\vert$，故A正确；根据$I = \frac{U}{R}$知，只有当电阻不变时，$\Delta I = \frac{\Delta U}{R}$，故$R_{1} = \frac{\Delta U_{1}}{\Delta I}$；由$\vert\Delta U_{1}\vert = \vert\Delta U_{2}\vert$可知，$\frac{\Delta U_{2}}{\Delta I} = R_{1}$，但是与$R_{2}$不一定相等，故B、D正确，C错误。

4. (2025·河北)如图为某研究小组设计的风速自动报警器电路示意图，电源电压不变，$R_{1}$为压敏电阻，它的阻值随风速$v$的增加而减小，$R_{2}$为定值电阻。当风速$v_{1} ＜ v ＜ v_{2}$时，两电表都不报警。当风速$v \leq v_{1}$时，两表中的一个会报警；当风速$v \geq v_{2}$时，另一个表会报警。已知：$v_{1} ＞ 0$，两表都是在大于等于各自设定的电压值或电流值时触发报警。在电路处于两表都未报警的工作状态下，下列说法正确的是()

A.风速减小时，$R_{2}$的功率会增大
B.风速变化时，电压表示数一定不变
C.当$v = v_{2}$时，触发报警的表是电流表
D.风速变化时，电压表和电流表示数之比不变

答案： 4.C [解析]风速减小时，压敏电阻$R_{1}$的阻值增大，整个串联电路的总电阻增大，电路中的电流减小，根据$P = I^{2}R$可知，$R_{2}$的功率会减小，故A错误；风速变化时，压敏电阻$R_{1}$的阻值发生变化，串联电路的总电阻发生变化，电路中的电流发生变化，$R_{2}$两端电压发生变化，电源电压不变，$R_{1}$两端电压一定变化，电压表测量的是压敏电阻$R_{1}$两端的电压，电压表示数一定发生变化，故B错误；当风速逐渐增大到$v_{2}$时，压敏电阻$R_{1}$的阻值逐渐变小，电压表示数逐渐变小不会报警，电流表示数逐渐增大到设定值会报警，故C正确；电压表和电流表示数之比为$R_{1}$的阻值，风速变化时，$R_{1}$的阻值会变化，故D错误。

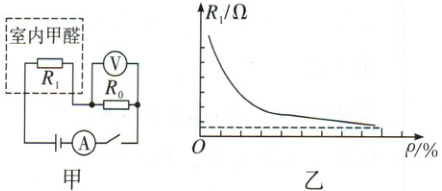

5. (2025·长丰县二模)某兴趣小组设计了如图甲所示的室内甲醛检测仪。已知电源电压恒定，$R_{0}$为定值电阻，甲醛气体传感器$R_{1}$的阻值随甲醛气体浓度$\rho$变化的关系如图乙所示。闭合开关，当甲醛检测仪所处环境的甲醛气体浓度$\rho$变大时()


A.气敏电阻$R_{1}$的阻值变大
B.电压表与电流表示数的比值不变
C.电流表示数变小
D.电压表示数变小

答案： 5.B [解析]由题图甲可知，$R_{0}$与$R_{3}$串联，电压表测量$R_{0}$两端的电压，电流表测量电路中的电流；由题图乙可知，甲醛气体浓度变大，气敏电阻$R_{3}$的阻值减小，电路总电阻减小，电源电压不变，根据欧姆定律可知，通过电路的电流变大，电流表示数变大，由于$R_{0}$的阻值不变，根据$U = IR$可知，$R_{0}$两端的电压变大，即电压表的示数变大，故A、C、D错误；电压表与电流表的比值就是定值电阻的阻值，由于定值电阻的阻值不变，所以电压表与电流表的比值不变，故B正确。
