《2026年决胜中考物理安徽专版》

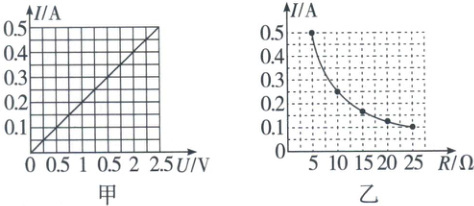

1. 如图是小明在探究电流与电压、电阻的关系实验中绘制的两幅图像，由图像甲可知：电阻一定时，电流与电压成正比；由图像乙可知，电压一定时，电流和电阻成反比。

答案： 1.电阻　电流　电压　电压　电流　电阻

2. 滑动变阻器是电学重要的实验器材，在下列实验中除了具有保护作用外，还能起到多次测量求平均值减小误差的是(C)

A.探究电流与电压、电阻的关系
B.测量灯泡在不同电压下的电阻
C.测量定值电阻的阻值
D.测量灯泡在不同电压下的电功率

答案： 2.C

3. (2025·包河区校级一模)如图是电阻$A$和$B$的$I - U$图像，若把二者串联后接入某电路，当通过电阻$A$的电流为$0.3\ A$，电阻$B$两端的电压是3$V$。

答案： 3.3　[解析]因串联电路中各处的电流相等，所以电阻A、B 串联时，通过A的电流为$0.3A$时，通过B的电流也为$0.3A$，由图像可得，此时$U_B = 3V$。

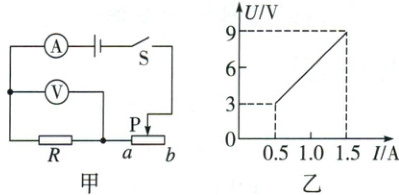

4. 如图甲所示的电路中，电源电压保持不变，闭合开关后，滑动变阻器的滑片$P$从$b$端滑到$a$端，电压表示数与电流表示数的变化关系如图乙所示，则下列说法正确的是BEF。


A.电源电压为$6\ V$
B.定值电阻的阻值为$6\ \Omega$
C.滑动变阻器的最大阻值为$10\ \Omega$
D.电压表示数为$6\ V$时，电路中的电流为$0.9\ A$
E.定值电阻两端最大电压与最小电压之比为$3:1$
F.电压表示数为$6\ V$时，滑动变阻器的电功率为$3\ W$

答案： 4.BEF
