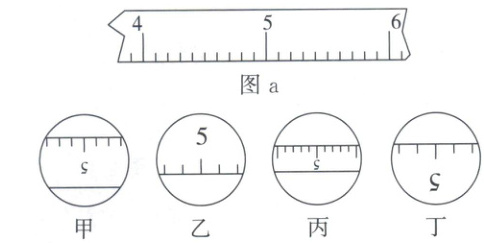

4. (2020·安徽)图 a 是放置在水平桌面上的刻度尺的一部分，甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像。若凸透镜先贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是(C)

A.甲→乙→丙→丁
B.乙→丙→甲→丁
C.乙→丁→甲→丙
D.丙→甲→乙→丁

答案： 4.C [解析]刻度尺到凸透镜的距离(物距)在一倍焦距以内时，凸透镜成正立、放大的虚像，即为题图乙；刻度尺到凸透镜的距离在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，即为题图丁；刻度尺到凸透镜的距离在二倍焦距处，凸透镜成倒立、等大的实像，即为题图甲；刻度尺到凸透镜的距离在二倍焦距以外时，凸透镜成倒立、缩小的实像，即为题图丙。综上可知，凸透镜从贴着刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序为乙→丁→甲→丙。

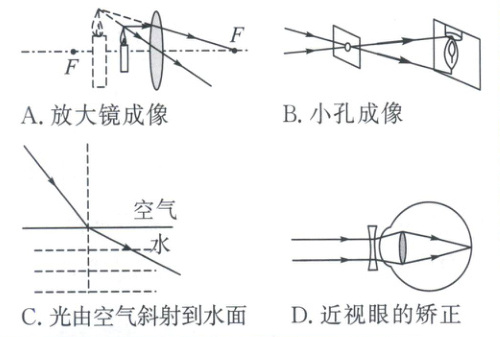

5. (2018·安徽)下列光路图错误的是(C)

答案： 5.C

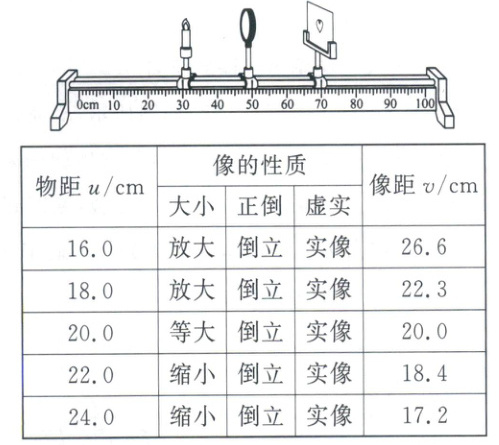

6. （2025·安徽）小亮同学利用如图所示的实验装置探究凸透镜成像的规律，实验记录见下表。
（1）实验过程中，若保持凸透镜的位置不变，移动蜡烛使物距 $ u$$= 23.0 \, cm $，然后调节光屏的位置，可以在光屏上得到一个_（选填“放大”“缩小”或“等大”）、倒立的实像。
（2）该实验装置可以用来研究视力的矫正，凸透镜相当于眼睛的晶状体，光屏相当于视网膜。保持凸透镜的位置不变，先移动光屏至其与凸透镜相距 19.0 cm，然后移动蜡烛使物距 $ u = 24.0 \, cm $，此时不能在光屏上观察到清晰的像。若要在光屏上观察到清晰的像，可以在凸透镜和蜡烛之间放置一个焦距合适的_（选填“凹”或“凸”）透镜。

答案： 6.
(1)缩小　　
(2)凹　[解析]
(1)根据表格数据可知成倒立、等大实像时，物距与像距都等于20.0cm，根据凸透镜成像规律可知u=v=2f=20.0cm,则凸透镜焦距f=10.0cm,保持凸透镜的位置不变,移动蜡烛使物距u=23.0cm,此时物距大于二倍焦距，根据凸透镜成像规律可知此时在光屏上得到一个倒立、缩小的像。
(2)保持凸透镜的位置不变，先移动光屏至其与凸透镜相距19.0cm,即像距为19.0cm;然后移动蜡烛使物距u=24.0cm,由表格数据可知此时像距应为17.2cm,说明此时像靠近凸透镜，要使像成在光屏上，则应让像远离凸透镜，故可以在凸透镜和蜡烛之间放置一个焦距合适的凹透镜，因为凹透镜对光线有发散作用，可以使凸透镜成的像变远,从而呈现在光屏上。

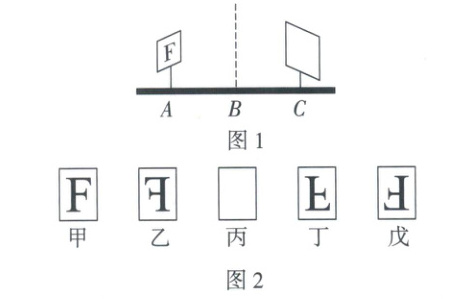

7. （2023·安徽）某小组探究平面镜和凸透镜成像的特点，将光源和光屏分别竖直放置在水平光具座上的 $ A $、$ C $ 位置，$ B $ 是 $ AC $ 的中点，如图 1 所示。在 $ AB $ 之间朝向 $ A $ 观察，看到的光源形状如图 2 中的甲所示。

（1）在 $ B $ 处竖直放置一块平面镜，镜面朝向光源，小丽在 $ AB $ 之间观察平面镜中的像，小明在 $ BC $ 之间观察光屏。此后，小亮将平面镜更换为一个凸透镜，恰能在光屏上成等大的像，他在 $ BC $ 之间观察光屏上的像。上述实验过程中，小丽、小明和小亮观察到的分别是图 2中的_（选填“①”“②”“③”或“④”）。
① 甲、丙、戊
② 乙、丙、丁
③ 乙、乙、丁
④ 乙、乙、戊
（2）小亮继续实验，要在光屏上得到一个缩小的像，可保持光源位置不变，将凸透镜向_（选填“$A $”或“$ C $”）移动，并调节光屏的位置直到呈现清晰的像。

答案： 7.
(1)②　
(2)C　[解析]
(1)小丽在AB之间观察平面镜中的像，根据平面镜成像的特点可知，像与物体关于平面镜对称，故小丽观察到的像与光源相比左右翻转，即题图2中乙;小明在BC之间观察光屏，由于平面镜所成的像是虚像，光屏上承接不到，故小明在光屏上看不到像，即题图2中丙;把平面镜更换为凸透镜后恰能成等大的实像，则这个像是倒立的，由于小亮在BC间观察光屏，因此他看到的像与光源相比上下颠倒，即题图2中丁。
(2)成等大的实像时物距等于二倍焦距，要成缩小的实像，则物距应大于二倍焦距，因此需要增大物距，故应将凸透镜向C移动。
