5. (2025·庐阳区校级模拟)如图所示，电路中的电源电压保持不变，$R_1$为定值电阻，$R_2$为滑动变阻器。闭合开关$S$，滑动变阻器的滑片$P$从$a$端向$b$端滑动的过程中，下列分析正确的是(D)


A.电压表$V_1$和电流表$A$示数的比值变小
B.电压表$V_1$与电压表$V_2$示数的比值不变
C.电流表$A$示数和电压表$V_2$示数均变大
D.电压表$V_2$示数变化量$\Delta U_2$与电流表$A$示数变化量$\Delta I$的比值不变

答案： 5.D　[解析]由电路图可知，$R_1$与$R_2$串联，电压表$V_1$测$R_1$两端的电压，电压表$V_2$测$R_2$两端的电压，电流表测电路中的电流。由$R = \frac{U}{I}$知电压表$V_1$和电流表A示数的比值等于定值电阻$R_1$的阻值，所以电压表$V_1$和电流表A示数的比值不变；若滑动变阻器滑片P自$a$向$b$移动，$R_2$接入电路中的电阻变大，电路中的总电阻变大，由$I = \frac{U}{R}$可知，电路中的电流变小，即电流表A的示数变小；由$U = IR$可知，$R_1$两端的电压变小，电压表$V_1$的示数变小，因串联电路中总电压等于各分电压之和，所以$R_2$两端的电压变大，即电压表$V_2$的示数变大，则电压表$V_1$的示数与电压表$V_2$的示数比值变小，故BC错误；设滑片移动前后电路中的电流为$I_1$、$I_2$，由串联电路的电压特点和欧姆定律可得，电压表$V_2$示数的变化量$\Delta U_2 = U_2 - U_2' = (U - I_1R_1) - (U - I_2R_1) = (I_2 - I_1)R_1 = \Delta IR_1$，即$\frac{\Delta U_2}{\Delta I} = R_1$，则电压表$V_2$的示数变化量$\Delta U_2$与电流表A的示数变化量$\Delta I$的比值不变，故D正确。

6. (2025·池州模拟)如图所示，电路故障只发生在电阻$R_1$、$R_2$上，闭合开关后，下列有关电路故障的判断正确的是(C)


A.若电流表有示数，电压表$V_1$无示数，电压表$V_2$有示数，则$R_2$短路
B.若电流表有示数，电压表$V_1$有示数，电压表$V_2$无示数，则$R_2$断路
C.若电流表无示数，电压表$V_1$有示数，电压表$V_2$无示数，则$R_1$断路
D.若电流表无示数，电压表$V_1$无示数，电压表$V_2$有示数，则$R_1$短路

答案： 6.C　[解析]根据电路图可知，开关闭合时，两个电阻串联，电流表测量电路中的电流，电压表$V_1$测量$R_1$两端的电压，电压表$V_2$测量$R_2$两端的电压；如果$R_2$短路，则电流表有示数，电压表$V_1$有示数，电压表$V_2$无示数，故A错误；如果$R_2$断路，电路断路，则电流表无示数，电压表$V_1$无示数，电压表$V_2$测量电源电压，有示数，故B错误；如果$R_1$断路，电路断路，则电流表无示数，电压表$V_1$测量电源电压，有示数，电压表$V_2$无示数，故C正确；如果$R_1$短路，则电流表有示数，电压表$V_1$无示数，电压表$V_2$有示数，故D错误。

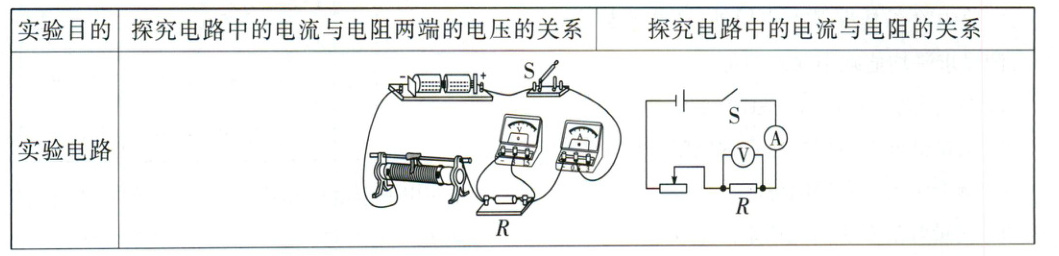

实验 1 探究电流与电压、电阻的关系

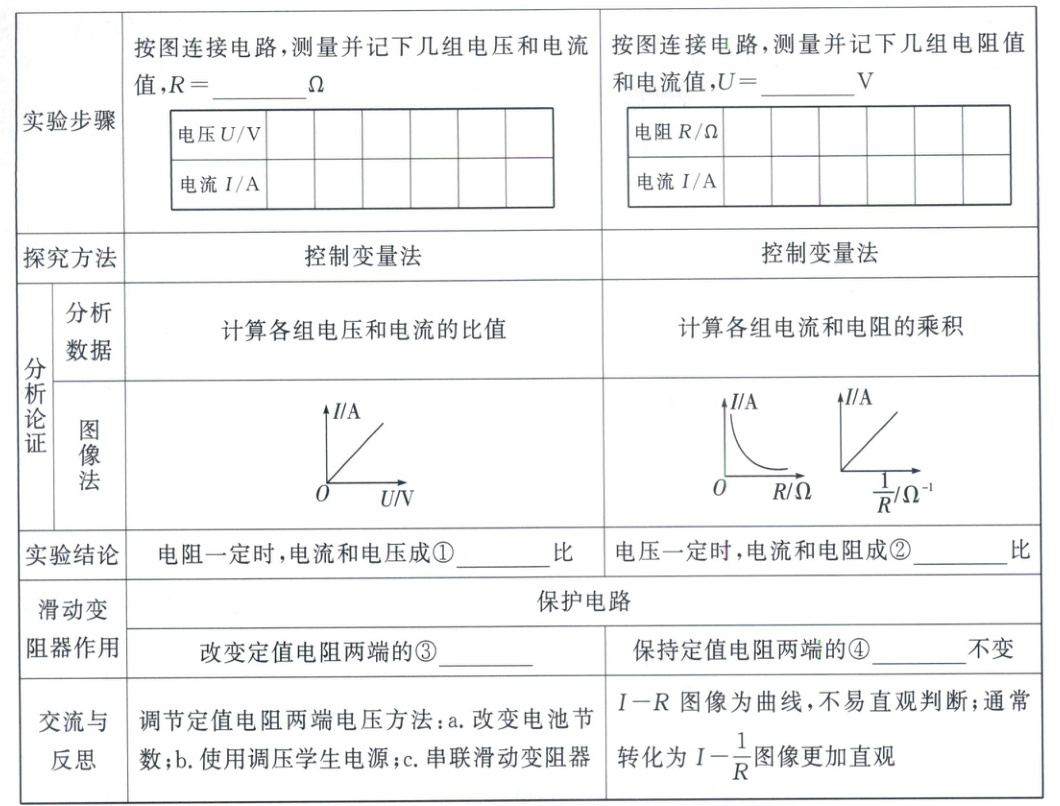

答案： 实验1　①正　②反　③电压　④电压
