8. 回归教材·人教九物全P84图16.4-5改编如图所示是旋转式变阻器的结构图,a、b、c为变阻器的三个接线柱,d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度,要求顺时针旋转旋钮触片时,灯光变亮,则应连接接线柱b、c(选填"a、b""b、c"或"a、c"),然后与灯泡串联后接入电路中。

答案： 8.b、c [解析]顺时针旋转旋钮触片时,灯泡变亮,说明通过灯泡的电流变大,电源电压不变,根据欧姆定律可知,电路中电阻变小,接入电路的电阻片长度变短。

9. 三个电阻值均为10Ω的电阻$R_{1}$、$R_{2}$、$R_{3}$串联后接在电压恒定为U的电路中。某同学误将一只电流表并联在电阻$R_{2}$两端,如图所示,发现电流表的示数为1.5A,据此可知电源电压U为30V。

答案： 9.30 [解析]由电路图可知,电流表与电阻$R_{2}$并联时,电阻$R_{2}$被短路,电流表与电阻$R_{1}$、$R_{3}$串联接入电路,电流表测电路电流,此时电路电流$I = 1.5A$,电源电压$U = U_{1}+U_{3}=IR_{1}+IR_{3}=1.5A×10\Omega+1.5A×10\Omega = 30V$。

10. 如图所示,开关S由闭合到断开,电流表的示数不变(选填"变大""变小"或"不变")。

答案： 10.不变 [解析]由电路图可知,开关S闭合时,电流从正极出发分两支,一支经小灯泡$L_{1}$、电流表;另一支经开关S、小灯泡$L_{2}$,然后共同回负极,由此可知,小灯泡$L_{1}$和$L_{2}$是并联的;断开开关S,电路为小灯泡$L_{1}$的简单电路,根据欧姆定律$I=\frac{U}{R}$,小灯泡$L_{1}$两端的电压不变,电阻不变,电流表仍然测小灯泡$L_{1}$的电流,故电流表的示数不变。

11. 如图所示,闭合开关S时,下列说法正确的是 (C)

A.小灯泡$L_{1}$、$L_{2}$串联
B.开关S只能控制小灯泡$L_{1}$
C.电流表测的是通过小灯泡$L_{1}$的电流
D.电流方向从电流表到开关S

答案： 11.C [解析]A.由电路实物图可知,小灯泡$L_{1}$、$L_{2}$并联,故A错误;
B、D.电流从电源正极流出,到开关S,然后分为两条路径,一条从电流表到小灯泡$L_{1}$,另一条经过小灯泡$L_{2}$,汇合后回到电源负极,开关S控制整个电路,故B、D错误;
C.电流表串联在小灯泡$L_{1}$的支路上,测通过小灯泡$L_{1}$的电流,故C正确。

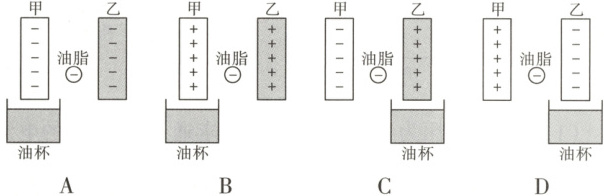

12. 核心素养·科学态度与责任抽油烟机可以有效减少油烟对空气的污染。静电分离技术可让金属板甲、乙和油脂液滴分别带上电荷。当油烟上升时,带电的油脂液滴会被一侧的金属板吸附,并流入下方的油杯。关于金属板所带电荷及油杯的位置,下列符合要求的是 (C)

答案： 12.C [解析]由图可知,油脂带负电荷。当带负电荷的油脂随油烟上升时,会被其中一侧的金属板吸附,并流入下方的油杯。由同种电荷相互排斥,异种电荷相互吸引可知,油杯上方的金属板带正电荷,另一侧金属板带负电荷。

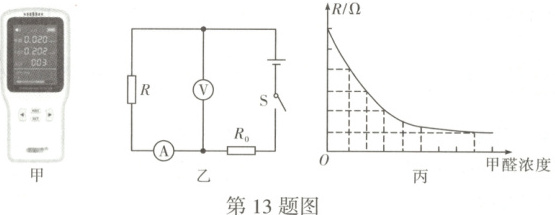

13. 如图甲所示的家用甲醛检测仪具有多项数据检测性能。小江画出了这个仪器的模拟电路图,如图乙所示,电源电压保持不变,$R_{0}$为定值电阻,R为气敏电阻,其阻值随甲醛浓度变化的曲线如图丙所示。下列说法正确的是 (B)

A.甲醛浓度减小时,电流表的示数变大
B.甲醛浓度增大时,电压表的示数变小
C.甲醛浓度减小时,电压表与电流表的示数的比值变小
D.甲醛浓度增大时,电压表与电流表的示数的比值不变

答案： 13.B [解析]由图乙可知,定值电阻$R_{0}$与气敏电阻R串联,电流表测电路电流,电压表测气敏电阻R两端的电压。由图丙可知,气敏电阻R的阻值随甲醛浓度的增大而减小。
A、C.甲醛浓度减小时,气敏电阻R的阻值增大,电路中的电流变小,即电流表的示数变小,电压表与电流表的示数的比值,即气敏电阻R的阻值变大,故A、C错误;
B、D.甲醛浓度增大时,气敏电阻R的阻值减小,根据串联分压规律可知,气敏电阻R两端的电压变小,即电压表的示数变小,电压表与电流表的示数的比值,即气敏电阻R的阻值变小,故B正确,D错误。
