《2025年大联考单元期末测试卷九年级物理全一册沪科版》

14. 如图所示,电源电压保持不变。闭合开关 S,在滑动变阻器的 $ R_2 $ 的滑片 P 向右移动的过程中,下列说法正确的是 (D)

A.电流表 $ A_1 $ 的示数变大,电压表 V 的示数不变
B.电流表 $ A_2 $ 的示数不变,电压表 V 的示数不变
C.电流表 $ A_1 $ 的示数不变,电流表 $ A_2 $ 的示数变小
D.电压表 V 的示数与电流表 $ A_2 $ 的示数的比值变大

答案： 14.D 【解析】由电路图可知，电阻R₁和滑动变阻器R₂并联，电压表V测电源电压，电流表A₁测干路中的电流，电流表A₂测通过滑动变阻器R₂的电流。电源电压不变，电压表V的示数不变。当滑动变阻器R₂的滑片P向右移动时，滑动变阻器R₂接入电路中的电阻变大，通过滑动变阻器R₂的电流变小，即电流表A₂的示数变小；并联电路中各支路独立工作、互不影响，所以通过电阻R₁的电流不变；并联电路中干路电流等于各支路电流之和，所以干路总电流变小，即电流表A₁的示数变小；电压表V的示数不变，电流表A₂的示数变小，则电压表V的示数与电流表A₂的示数的比值变大。

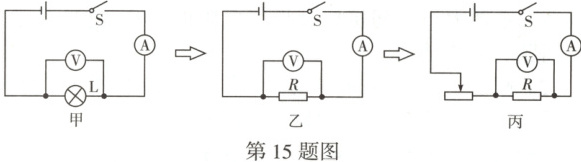

15. 核心素养·科学思维某实践小组在做“探究电流跟电压的关系”的实验,经过几次实验探究,依次改进的实验的电路图如图甲、图乙、图丙所示。下列说法错误的是 (D)

A.图甲改进为图乙:保证实验过程中电阻不变
B.图乙改进为图丙:实现多次实验,得到电流跟电压之间的定量关系
C.图丙:移动滑动变阻器的滑片,目的是改变电阻两端的电压和通过电阻的电流
D.图丙:在不增加任何器材的情况下,仅利用本实验的器材可探究电流与电阻的关系

答案： 15.D 【解析】A.在“探究电流与电压的关系”的实验中，应控制电阻不变，而小灯泡L的电阻随温度的改变而改变，由图甲改进为图乙是保证实验过程中电阻不变，故A正确，不符合题意；
B.由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节滑动变阻器的滑片使定值电阻R两端的电压改变，得到电流跟电压之间的定量关系，故B正确，不符合题意；
C.在“探究电流跟电压的关系”的实验中，需多次改变电阻两端的电压和通过电阻的电流，移动滑动变阻器的滑片，目的是改变电阻两端的电压和通过电阻的电流，故C正确，不符合题意；
D.在“探究电流跟电阻的关系”的实验中，需控制电阻两端的电压不变，多次改变电阻的阻值，故需要添加几个阻值不同的电阻，故D错误，符合题意。

16. 小明家的屋顶上有一个水池,如图所示是他设计的一种自动测量水池内水位高低的装置,$ R' $ 是定值电阻,R 是滑动变阻器,它的金属滑片是杠杆的一端。从水位表(用电流表改装)指针的刻度,就可知道水池内水位的高低。下列对装置的设计方案提出的建议,可行的是 (A)

A.用电压表改装水位表,并与 $ R' $ 并联
B.用塑料材料制作杠杆 AB
C.用软绳连接杠杆 A 端与浮标
D.用导线代替电阻 $ R' $ 接通电路

答案： 16.A 【解析】A.如果用电压表改装水位表，把电压表与R'并联，测R'两端的电压，根据串联电路分压特点，当水位升高时，滑动变阻器R接入电路的电阻变小，滑动变阻器R两端的电压变小，电源电压不变，则R'两端的电压变大，所以这个方案可行，故A符合题意；
B.R是滑动变阻器，它的金属滑片是杠杆的一端，因为塑料是绝缘体，所以不能用塑料制作杠杆AB，故B不符合题意；
C.如果用软绳连接杠杆A端与浮标，当水位上升时，浮标对杠杆没有力的作用，则不能改变滑动变阻器R接入电路的电阻值，故C不符合题意；
D.如果用导线代替电阻R'接通电路，当滑动变阻器R的滑片移到最下端时，等同于用导线直接接到电源两端，可能会因电流过大把电源烧坏，故D不符合题意。

17. 如图所示,a、b 为同种电表(电压表或电流表),闭合开关 $ S_1 $、$ S_2 $,a、b 两表的示数分别为 3 和 1(单位为 A 或 V);将 a、b 换为另一种电表,闭合开关 $ S_1 $,断开开关 $ S_2 $,a 表的示数为 0.4(单位为 A 或 V)。下列说法错误的是 (D)

A.$ R_1 $ 的阻值为 $ 15 \Omega $
B.$ R_2 $ 的阻值为 $ 7.5 \Omega $
C.前一种情况 a 表的示数为 3 V
D.后一种情况 b 表的示数为 1.2 A

答案： 17.D 【解析】闭合开关S₁、S₂，若a、b均为电流表，则电源短路，b表无示数，不符合题意，所以a、b均为电压表，则此时R₁、R₂串联，a表测电源电压，b表测R₂两端的电压。由题意可知，此时a、b两表的示数分别为3 V、1 V，即电源电压为3 V，R₂两端的电压为1 V，根据串联电路的电压规律，R₁两端的电压U₁=U-U₂=3 V-1 V=2 V，根据串联分压规律可得$\frac{R₁}{R₂}=\frac{U₁}{U₂}=\frac{2 V}{1 V}=\frac{2}{1}。$将a、b换为另一种电表，则此时a、b均为电流表，闭合开关S₁，断开开关S₂，R₁、R₂并联，a表测通过R₂的电流，b表测干路电流。根据并联电路的电压特点可知，电阻R₁、R₂两端的电压都是3 V，此时a表的示数为0.4 A，即I₂=0.4 A，则R₂的阻值$R₂=\frac{U}{I₂}=\frac{3 V}{0.4 A}=7.5 Ω，$R₁的阻值R₁=2R₂=2×7.5 Ω=15 Ω，通过R₁的电流$I₁=\frac{U}{R₁}=\frac{3 V}{15 Ω}=0.2 A，$根据并联电路的电流规律，b表的示数I=I₁+I₂=0.2 A+0.4 A=0.6 A。
