《2025年大联考单元期末测试卷九年级物理全一册沪科版》

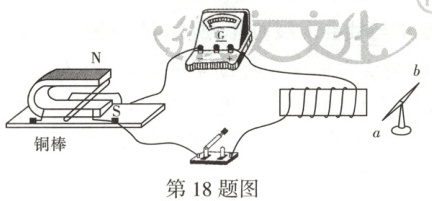

18. 核心素养·物理观念某物理兴趣小组进行“电与磁的关系”的实验探究,在水平桌面上按照如图所示装置进行实验,闭合开关,使铜棒在水平金属轨道上快速左右运动,观察到灵敏电流计的指针发生偏转。
(1)这一

现

象

与_(选填“电动机”或“发电机”)的工作原理相同。
(2)若灵敏电流计指针向右偏转,小磁针a端向通电螺线管偏转,则小磁针a端是_极。N
(3)把磁极

对

调

,导体运动的方向不变,小磁针的偏转方向_(选填“改变”或“不变”)。改变

答案： 18.
(1)发电机
(2)N
(3)改变 【解析】
(1)由灵敏电流计的指针发生偏转可知，此时电路中有感应电流产生，所以这一现象与发电机的工作原理相同。
(2)由灵敏电流计的指针向右偏转可知，感应电流从其正接线柱流入，从而判断出通电螺线管中的电流方向，通过右手螺旋定则可判断出通电螺线管的右端是S极，再根据异名磁极相互吸引可判断出小磁针的a端是N极。
(3)把磁极对调，导体运动方向不变，则产生的感应电流的方向改变，通电螺线管的极性改变，小磁针的偏转方向也发生改变。

19. 回归教材·北师九物全P171学生实验改编如图所示是“探究什么情况下磁可以生电”的实验装置,用棉线将一段导体AB悬挂起来,放置于蹄形磁体的磁场中,再用导线把导体AB和灵敏电流计连接起来,组成了闭合电路。
(1)确认灵敏电流计能正常工作后,某同学发现,无论导体AB在磁场中怎样运动,灵敏电流计的指针均不见发生偏转,其主要原因可能是_。电流太小或不是闭合电路

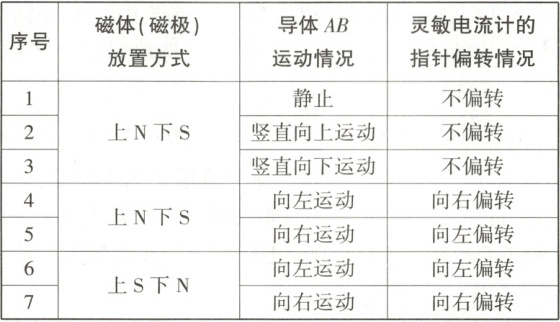

(2)在老师的指导下,该兴趣小组对实验进行完善后,观察到的现象如下表所示:
由此可知,闭合电路的一部分导体在磁场中做_运动时,电路中会产生感应电流。切割磁感线

答案： 19.
(1)电流太小或不是闭合电路
(2)切割磁感线 【解析】
(1)确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转，其主要原因可能是电流太小或是闭合电路。
(2)观察到的现象如表所示，由此可知，闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流。
