《2025年大联考单元期末测试卷九年级物理全一册沪科版》

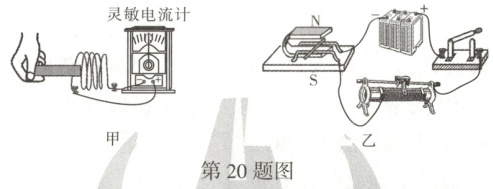

20. 小华在“探究电磁现象”的实验中,设计了如图所示的实验装置。
(1)在图甲中将磁体向右插入螺线管中时,观察到灵敏电流计的指针向右偏转,由此可知:电路中有_产生。感应电流
(2)将磁体从螺线管中向左拔出时,会观察到灵敏电流计的指针向_(选填“左”或“右”)偏转。
(3)通过前两步实验,可得出感应电流的方向与_的方向有关。

答案： 20.
(1)感应电流
(2)左
(3)导体做切割磁感线运动 【解析】
(1)将磁体向右插入螺线管中时，灵敏电流计的指针向右偏转，说明电路中产生了感应电流。
(2)将磁体从螺线管中向左拔出，导体切割磁感线的运动方向与
(1)相反，所以产生的电流方向也与
(1)相反，则灵敏电流计的指针向左偏转。
(3)在上面
(1)
(2)中，将磁体从螺线管中向右插入、向左拔出时，磁场的方向不变，改变了磁体的运动方向，产生的感应电流方向发生变化，由此可知：感应电流的方向与导体做切割磁感线运动的方向有关。

21. 已知某玩具电动机的线圈电阻为1.5Ω,若将线圈直接接到电压为3V的电路中(不让线圈转动),通过线圈的电流是多少? 当电动机正常工作时,你认为通过线圈的电流是比这个电流值大还是小? 请设计一个实验来验证,写出你所用的器材,并简述你的方法。

答案：

21. 解：通过线圈的电流 $ I = \frac{U}{R} = \frac{3\ V}{1.5\ \Omega} = 2\ A $，（2 分）

电动机正常工作时，通过线圈的电流比这个 2 A 电流值小。（2 分）

器材：电源、开关、导线、电动机、电流表。

方法：将这些器材连成一个串联电路，先用电流表测出电动机线圈不转时的电流，再用电流表测出电动机正常工作时的电流，比较两次电流的大小即可。（2 分）
