《2025年大联考单元期末测试卷九年级物理全一册沪科版》

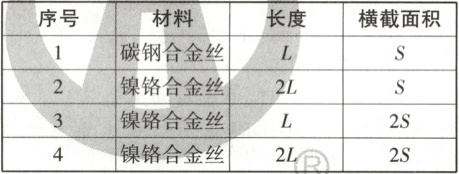

19. 核心素养·科学探究某物理兴趣小组做“探究导体电阻的大小与导体的长度的关系”的实验。他们在如图所示的电路中的A、B两点间接入待研究的电阻丝,电源电压恒定。忽略电阻丝电阻随温度变化的影响,待用电阻丝的规格如下表所示。

(1)他们应选择序号为_的两根电阻丝来研究。
(2)从表中所给电阻丝的规格看,还可以用这些电阻丝来做另一个探究实验,即探究导体电阻的大小与导体的横截面积的关系,这次你应该选择序号为_的两根电阻丝来做实验。

答案： 19.
(1)3与4
(2)2与4
【解析】
(1)要探究导体电阻的大小与导体的长度的关系，根据控制变量法的思路，应该选择材料和横截面积都相同的两根电阻丝。从表格中可知，序号3和序号4的材料、横截面积都相同，而长度不同，所以应该选择序号3与4的两根电阻丝来研究。
(2)要探究电阻与横截面积的关系，必须保证两根电阻丝的材料和长度都相同，序号2和序号4的材料、长度都相同，只有横截面积不同。

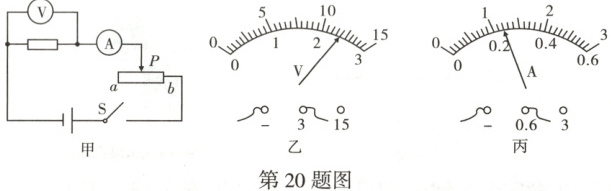

20. 如图甲所示是“伏安法测电阻”的实验电路图。
(1)小亮同学用完好的器材按图甲正确连接好电路,“试触”时,发现电流表的指针偏转很小;移动滑动变阻器的滑片,发现指针偏转仍然较小。产生该现象的原因可能是_。电流表量程过大
(2)电路调试完成后,某次实验中电压表和电流表的示数如图乙和丙所示,则此时被测电阻两端的电压为_V,该电阻的阻值为_Ω。2.410

答案： 20.
(1)电流表量程过大
(2)2.4 10
【解析】
(1)小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小，故排除了电路中电阻过大的可能，故产生该现象的原因可能是电流表量程过大。
(2)电路调试完成后，某次实验中电压表和电流表的示数如图乙和丙所示，电压表选用小量程，分度值为$0.1\ V$，此时被测电阻两端的电压为$2.4\ V$，电流表选用小量程，分度值为$0.02\ A$，电流为$0.24\ A$，由欧姆定律知，该电阻的阻值$R = \frac{U}{I} = \frac{2.4\ V}{0.24\ A} = 10\ \Omega$。
