《2025年大联考单元期末测试卷九年级物理全一册沪科版》

13. 小明家半年前新装了一只电能表,现在表盘的示数如图所示,下列说法正确的是(C)

A.该电能表的标定电流为 20 A
B.该电能表应接在 50 Hz 的直流电路中使用
C.小明家每消耗 1 度电,表盘转 3 000 r
D.小明家半年内的用电量是 6 335 kW·h

答案： 13.C 【解析】A.由电能表的表盘可知，该电能表的标定电流为$10\ A$，最大工作电流为$20\ A$，故A错误；
B.由表盘上的“$50\ Hz$”可知，该电能表应接在$50\ Hz$的交流电路中使用，故B错误；
C.由表盘上的“$3000\ r/(kW · h)$”可知，小明家每消耗$1$度电，表盘转$3000\ r$，故C正确；
D.小明家半年内的用电量是$633.5\ kW · h$，故D错误。

14. 如图所示,当移动滑动变阻器的滑片 P 时,关于小灯泡 L 的亮度变化和电压表的示数变化,下列说法正确的是(A)

A.闭合开关 S、S₁,滑动变阻器的滑片 P 向右移动时,小灯泡 L 变亮,电压表的示数不变
B.闭合开关 S、S₁,滑动变阻器的滑片 P 向右移动时,小灯泡 L 变亮,电压表的示数变大
C.当只闭合开关 S,滑动变阻器的滑片 P 向右移动时,小灯泡 L 变亮,电压表的示数变大
D.当只闭合开关 S,滑动变阻器的滑片 P 向右移动时,小灯泡 L 的亮度,电压表的示数不变

答案： 14.A 【解析】A、B.闭合开关$S$、$S_{1}$，滑动变阻器的滑片$P$的左边部分短路，右边部分和小灯泡$L$串联，电压表测电源电压，滑动变阻器的滑片$P$向右移动时，电路总电阻变小，由欧姆定律可知，电路中的电流变大，小灯泡$L$的亮度变亮，电压表的示数不变，故A正确、B错误；
C、D.只闭合开关$S$，滑动变阻器的全部电阻和小灯泡$L$串联，电压表测滑动变阻器的滑片$P$的右边部分和小灯泡$L$的总电压，滑动变阻器的滑片$P$向右移动时，电路总电阻不变，变阻器的滑片$P$的右边部分和小灯泡$L$的总电阻变小，由欧姆定律可知，电路中的电流不变，小灯泡$L$的亮度不变，电压表的示数变小，故C、D错误。

15. 回归教材·人教九物全 P121 演示改编如图所示是“探究电流通过导体时产生热量的多少跟什么因素有关”的实验装置。通电前,A、B 两个 U 形管内的液面相平,通电一定时间后,通过电阻 R₁、R₂ 的电流分别为 I₁、I₂,则(D)


A.I₁=I₂,A 管中的液面较低
B.I₁=I₂,A 管中的液面较高
C.I₁＞I₂,A 管中的液面较低
D.I₁＞I₂,A 管中的液面较高

答案： 15.D 【解析】由图可知，电阻$R_{1}$的阻值为$5\ \Omega$；电阻$R_{2}$的阻值为$5\ \Omega$；电阻$R_{2}$与右上的电阻并联，电阻$R_{1}$和它们串联，所以，$I_{1}$为干路电流，$I_{2}$为支路电流，且$2I_{2} = I_{1}$，根据焦耳定律$Q = I^{2}Rt$，左右两边浸入密封空气部分的电阻$R$相等，但右边电流只有左边的一半，故左侧产生热量较多，根据空气热胀冷缩，$A$管液面升得较高。

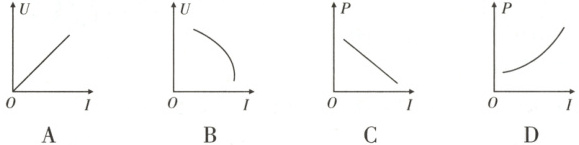

16. 跨学科·数学如图所示,电源为恒流源(能始终提供大小恒定的电流),R₀ 为定值电阻,在移动滑动变阻器 R 的滑片 P 的过程中,关于电压表的示数 U、电路的总功率 P 随电流表的示数 I 变化的关系图像,下列选项可能正确的是(C)

答案： 16.C 【解析】由图可知，滑动变阻器$R$与定值电阻$R_{0}$并联，电压表测电源电压，电流表测通过滑动变阻器$R$的电流。设电源提供的电流恒为$I_{总}$，电源电压为$U$。
A、B.根据并联电路的特点可知，$U = U_{0} = I_{0}R_{0} = (I_{总} - I)R_{0} = -IR_{0} + I_{总}R_{0}$，其中$I_{总}$、$R_{0}$为定值，则$U$与$I$的图像为一次函数，且$-R_{0} ＜ 0$，故A、B错误；
C、D.电路消耗的总功率$P = UI_{总} = (I_{总} - I)R_{0}I_{总} = -I_{总}R_{0} + I_{总}^{2}R_{0}$，其中$I_{总}$、$R_{0}$为定值，则$P$与$I$的图像为一次函数，$-I_{总}R_{0} ＜ 0$，且$I ＞ 0$，所以$P ＞ 0$，故C正确，D错误。
