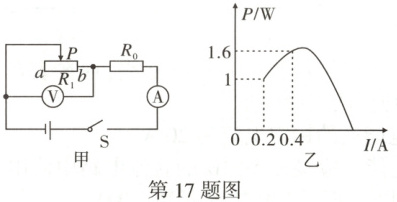

17. 跨学科·数学如图甲所示,R₀ 为定值电阻,R₁ 为滑动变阻器。当滑动变阻器 R₁ 的滑片 P 移动时,滑动变阻器 R₁ 消耗的电功率与电流关系的图像如图乙所示。下列说法错误的是(

A.电源电压为 8 V
B.滑动变阻 R₁ 器的最大阻值是 25Ω
C.定值电阻 R₀ 的最大功率是 7.2 W
D.滑动变阻器 R₁ 的最大功率是 1.8 W
A
)A.电源电压为 8 V
B.滑动变阻 R₁ 器的最大阻值是 25Ω
C.定值电阻 R₀ 的最大功率是 7.2 W
D.滑动变阻器 R₁ 的最大功率是 1.8 W
答案:
17.A 【解析】由电路图可知,定值电阻$R_{0}$与滑动变阻器$R_{1}$串联,电压表测滑动变阻器$R_{1}$两端的电压,电流表测电路中的电流。
A、B.当滑动变阻器$R_{1}$接入电路中的电阻最大时,电路中的电流最小,由图像可知,电路中的最小电流$I = 0.2\ A$时,滑动变阻器$R_{1}$的电功率$P_{1} = 1\ W$,由$P = I^{2}R$可得,滑动变阻器的最大阻值$R_{1} = \frac{P_{1}}{I^{2}} = \frac{1\ W}{(0.2\ A)^{2}} = 25\ \Omega$,当电路中的电流$I' = 0.4\ A$时,滑动变阻器$R_{1}$的电功率$P_{1}' = 1.6\ W$,此时滑动变阻器$R_{1}$接入电路的电阻$R_{1}' = \frac{P_{1}'}{I'^{2}} = \frac{1.6\ W}{(0.4\ A)^{2}} = 10\ \Omega$,因串联电路中总电阻等于各分电阻之和,所以由欧姆定律可得,电源电压$U = I'(R_{0} + R_{1}') = 0.4\ A × (R_{0} + 10\ \Omega)$,当电路中的电流$I = 0.2\ A$时,电源电压$U = I(R_{0} + R_{1}) = 0.2\ A × (R_{0} + 25\ \Omega)$,因电源电压不变,则$0.4\ A × (R_{0} + 10\ \Omega) = 0.2\ A × (R_{0} + 25\ \Omega)$,解得定值电阻$R_{0} = 5\ \Omega$,则电源电压$U = I(R_{0} + R_{1}) = 0.2\ A × (5\ \Omega + 25\ \Omega) = 6\ V$,故A错误,符合题意;
B正确,不符合题意;
C.由图乙知电路的最小电流为$0.2\ A$,当滑动变阻器的电阻最小时电路的电流最大,最大电流$I_{max} = \frac{U}{R_{0}} = \frac{6\ V}{5\ \Omega} = 1.2\ A$,定值电阻$R_{0}$的最大功率$P_{0} = I_{max}^{2}R_{0} = (1.2\ A)^{2} × 5\ \Omega = 7.2\ W$,故C正确,不符合题意;
D.滑动变阻器$R_{1}$消耗的功率$P = I^{2}R_{1} = (\frac{U}{R_{0} + R_{1}})^{2}R_{1} = \frac{U^{2}}{(R_{0} + R_{1})^{2}} = \frac{U^{2}}{(R_{0} - R_{1})^{2} + 4R_{0}}$,当$R_{1} = R_{0} = 5\ \Omega$时滑动变阻器$R_{1}$消耗的功率最大,最大功率$P_{max} = I^{2}R_{1} = \frac{U^{2}}{4R_{0}} = \frac{(6\ V)^{2}}{4 × 5\ \Omega} = 1.8\ W$,故D正确,不符合题意。
A、B.当滑动变阻器$R_{1}$接入电路中的电阻最大时,电路中的电流最小,由图像可知,电路中的最小电流$I = 0.2\ A$时,滑动变阻器$R_{1}$的电功率$P_{1} = 1\ W$,由$P = I^{2}R$可得,滑动变阻器的最大阻值$R_{1} = \frac{P_{1}}{I^{2}} = \frac{1\ W}{(0.2\ A)^{2}} = 25\ \Omega$,当电路中的电流$I' = 0.4\ A$时,滑动变阻器$R_{1}$的电功率$P_{1}' = 1.6\ W$,此时滑动变阻器$R_{1}$接入电路的电阻$R_{1}' = \frac{P_{1}'}{I'^{2}} = \frac{1.6\ W}{(0.4\ A)^{2}} = 10\ \Omega$,因串联电路中总电阻等于各分电阻之和,所以由欧姆定律可得,电源电压$U = I'(R_{0} + R_{1}') = 0.4\ A × (R_{0} + 10\ \Omega)$,当电路中的电流$I = 0.2\ A$时,电源电压$U = I(R_{0} + R_{1}) = 0.2\ A × (R_{0} + 25\ \Omega)$,因电源电压不变,则$0.4\ A × (R_{0} + 10\ \Omega) = 0.2\ A × (R_{0} + 25\ \Omega)$,解得定值电阻$R_{0} = 5\ \Omega$,则电源电压$U = I(R_{0} + R_{1}) = 0.2\ A × (5\ \Omega + 25\ \Omega) = 6\ V$,故A错误,符合题意;
B正确,不符合题意;
C.由图乙知电路的最小电流为$0.2\ A$,当滑动变阻器的电阻最小时电路的电流最大,最大电流$I_{max} = \frac{U}{R_{0}} = \frac{6\ V}{5\ \Omega} = 1.2\ A$,定值电阻$R_{0}$的最大功率$P_{0} = I_{max}^{2}R_{0} = (1.2\ A)^{2} × 5\ \Omega = 7.2\ W$,故C正确,不符合题意;
D.滑动变阻器$R_{1}$消耗的功率$P = I^{2}R_{1} = (\frac{U}{R_{0} + R_{1}})^{2}R_{1} = \frac{U^{2}}{(R_{0} + R_{1})^{2}} = \frac{U^{2}}{(R_{0} - R_{1})^{2} + 4R_{0}}$,当$R_{1} = R_{0} = 5\ \Omega$时滑动变阻器$R_{1}$消耗的功率最大,最大功率$P_{max} = I^{2}R_{1} = \frac{U^{2}}{4R_{0}} = \frac{(6\ V)^{2}}{4 × 5\ \Omega} = 1.8\ W$,故D正确,不符合题意。

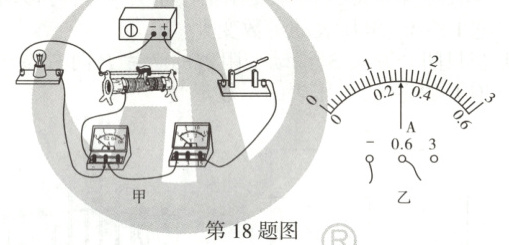

18. 某同学用如图甲所示的电路测量小灯泡的电功率。实验中,电源电压保持不变,小灯泡的额定电压是 3.8 V。
(1)图甲中有一根导线接错了,请你在这根导线上打“×”,并补画出正确的那根导线。
(2)正确连接电路后,小灯泡正常发光时电流表的示数如图乙所示,则小灯泡的额定功率是
(3)测出小灯泡的额定功率后,该同学接着移动滑动变阻器的滑片,当电流表的示数为 0.32 A 时,电压表的示数不可能是
A. 3.9 V
B. 4.0 V
C. 4.1 V
(1)图甲中有一根导线接错了,请你在这根导线上打“×”,并补画出正确的那根导线。
(2)正确连接电路后,小灯泡正常发光时电流表的示数如图乙所示,则小灯泡的额定功率是
1.14
W。(3)测出小灯泡的额定功率后,该同学接着移动滑动变阻器的滑片,当电流表的示数为 0.32 A 时,电压表的示数不可能是
AB
(填字母)。A. 3.9 V
B. 4.0 V
C. 4.1 V
答案:
18.
(1)如图所示:

(2)1.14
(3)AB
【解析】
(1)原电路中,电流表与滑动变阻器串联后和小灯泡并联,且电压表串联在电路中,这些是错误的,电流表、滑动变阻器和小灯泡应串联,电压表并联在小灯泡两端,如图所示。
(2)由图乙可知,电流表的量程为$0\sim0.6\ A$,根据指针的位置可得,电流表的示数为$0.3\ A$,则小灯泡正常发光时的电流为$0.3\ A$。因为小灯泡正常发光,所以其两端电压等于小灯泡的额定电压,即$3.8\ V$,根据功率公式$P = UI$可得,小灯泡的额定功率$P_{额} = U_{额}I = 3.8\ V × 0.3\ A = 1.14\ W$。
(3)正常发光时,小灯泡的电阻$R_{正} = \frac{U_{额}}{I} = \frac{3.8\ V}{0.3\ A} \approx 12.67\ \Omega$。
当电流表的示数为$0.32\ A$时,若电压表的示数为$3.9\ V$,则此时灯泡的电阻$R_{1} = \frac{U_{1}}{I_{1}} = \frac{3.9\ V}{0.32\ A} = 12.1875\ \Omega$,
若电压表的示数为$4.0\ V$,则此时小灯泡的电阻$R_{2} = \frac{U_{2}}{I_{1}} = \frac{4.0\ V}{0.32\ A} = 12.5\ \Omega$,
若电压表的示数为$4.1\ V$,则此时小灯泡的电阻$R_{3} = \frac{U_{3}}{I_{1}} = \frac{4.1\ V}{0.32\ A} = 12.8125\ \Omega$。
又因为小灯泡的电阻随小灯泡两端电压的增大而增大,所以电压为$3.9\ V$、$4.0\ V$和$4.1\ V$时,小灯泡的电阻应该要大于$R_{正}$,但是很明显,只有$R_{3} > R_{正}$,符合条件,所以电压表的示数不可能是$3.9\ V$和$4.0\ V$。
18.
(1)如图所示:
(2)1.14
(3)AB
【解析】
(1)原电路中,电流表与滑动变阻器串联后和小灯泡并联,且电压表串联在电路中,这些是错误的,电流表、滑动变阻器和小灯泡应串联,电压表并联在小灯泡两端,如图所示。
(2)由图乙可知,电流表的量程为$0\sim0.6\ A$,根据指针的位置可得,电流表的示数为$0.3\ A$,则小灯泡正常发光时的电流为$0.3\ A$。因为小灯泡正常发光,所以其两端电压等于小灯泡的额定电压,即$3.8\ V$,根据功率公式$P = UI$可得,小灯泡的额定功率$P_{额} = U_{额}I = 3.8\ V × 0.3\ A = 1.14\ W$。
(3)正常发光时,小灯泡的电阻$R_{正} = \frac{U_{额}}{I} = \frac{3.8\ V}{0.3\ A} \approx 12.67\ \Omega$。
当电流表的示数为$0.32\ A$时,若电压表的示数为$3.9\ V$,则此时灯泡的电阻$R_{1} = \frac{U_{1}}{I_{1}} = \frac{3.9\ V}{0.32\ A} = 12.1875\ \Omega$,
若电压表的示数为$4.0\ V$,则此时小灯泡的电阻$R_{2} = \frac{U_{2}}{I_{1}} = \frac{4.0\ V}{0.32\ A} = 12.5\ \Omega$,
若电压表的示数为$4.1\ V$,则此时小灯泡的电阻$R_{3} = \frac{U_{3}}{I_{1}} = \frac{4.1\ V}{0.32\ A} = 12.8125\ \Omega$。
又因为小灯泡的电阻随小灯泡两端电压的增大而增大,所以电压为$3.9\ V$、$4.0\ V$和$4.1\ V$时,小灯泡的电阻应该要大于$R_{正}$,但是很明显,只有$R_{3} > R_{正}$,符合条件,所以电压表的示数不可能是$3.9\ V$和$4.0\ V$。
19. 核心素养·科学探究如图所示是“探究电流通过导体产生的热量跟电阻的关系”的实验装置。
(1)实验中用 U 形管内液面高度差的大小来反映电流通过导体产生热量的多少,这种方法叫作
(2)通电一段时间后,左侧容器内空气吸收的热量比右侧的

(1)实验中用 U 形管内液面高度差的大小来反映电流通过导体产生热量的多少,这种方法叫作
转换
(选填“控制变量”或“转换”)法。(2)通电一段时间后,左侧容器内空气吸收的热量比右侧的
少
(选填“多”或“少”)。
答案:
19.
(1)转换
(2)少
【解析】
(1)在实验中无法直接测量电流通过导体产生的热量,通过$U$形管内液面高度差的大小来反映电流通过导体产生热量的多少,这种方法叫作转换法。
(2)通电一段时间后,左侧的电阻小于右侧的电阻,通过两电阻的电流相等,由焦耳定律$Q = I^{2}Rt$知,左侧容器内空气吸收的热量比右侧的少。
(1)转换
(2)少
【解析】
(1)在实验中无法直接测量电流通过导体产生的热量,通过$U$形管内液面高度差的大小来反映电流通过导体产生热量的多少,这种方法叫作转换法。
(2)通电一段时间后,左侧的电阻小于右侧的电阻,通过两电阻的电流相等,由焦耳定律$Q = I^{2}Rt$知,左侧容器内空气吸收的热量比右侧的少。

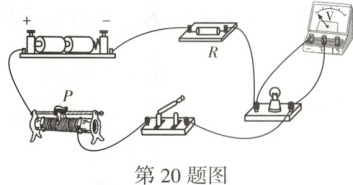

20. 回归教材·沪粤九物上 P105 活动 2 改编如图所示,测量一个额定电压为 2.5 V 的小灯泡的额定功率,电阻的阻值已知。
(1)在闭合开关前,应将滑动变阻器的滑片 P 移到最
(2)闭合开关,移动滑动变阻器的滑片 P,使电压表的示数为
(3)接下来应进行的实验步骤是

(1)在闭合开关前,应将滑动变阻器的滑片 P 移到最
左
(选填“左”或“右”)端。(2)闭合开关,移动滑动变阻器的滑片 P,使电压表的示数为
2.5 V
,此时小灯泡正常发光。(3)接下来应进行的实验步骤是
保持滑动变阻器的滑片$P$的位置不动,断开开关,将电压表改接在定值电阻$R$两端,再闭合开关,记下电压表的示数$U$
。
答案:
20.
(1)左
(2)2.5 V
(3)保持滑动变阻器的滑片$P$的位置不动,断开开关,将电压表改接在定值电阻$R$两端,再闭合开关,记下电压表的示数$U$
【解析】
(1)由图可知,为了保护电路,开关闭合前要求滑动变阻器的滑片$P$处于接入电路有效电阻值最大处,应将滑片$P$置于左端。
(2)闭合开关,移动滑动变阻器的滑片$P$,使电压表的示数为$2.5\ V$,此时小灯泡正常发光。
(3)为了测量小灯泡的额定功率,需要测出小灯泡的电流,由于电阻$R$的阻值已知,所以需测量电阻$R$两端的电压,根据串联电路电流规律得小灯泡的电流,所以接下来应进行的实验步骤是:保持滑动变阻器的滑片$P$的位置不动,断开开关,将电压表改接在定值电阻$R$两端,再闭合开关,记下电压表的示数$U$。
(1)左
(2)2.5 V
(3)保持滑动变阻器的滑片$P$的位置不动,断开开关,将电压表改接在定值电阻$R$两端,再闭合开关,记下电压表的示数$U$
【解析】
(1)由图可知,为了保护电路,开关闭合前要求滑动变阻器的滑片$P$处于接入电路有效电阻值最大处,应将滑片$P$置于左端。
(2)闭合开关,移动滑动变阻器的滑片$P$,使电压表的示数为$2.5\ V$,此时小灯泡正常发光。
(3)为了测量小灯泡的额定功率,需要测出小灯泡的电流,由于电阻$R$的阻值已知,所以需测量电阻$R$两端的电压,根据串联电路电流规律得小灯泡的电流,所以接下来应进行的实验步骤是:保持滑动变阻器的滑片$P$的位置不动,断开开关,将电压表改接在定值电阻$R$两端,再闭合开关,记下电压表的示数$U$。
