《2025年大联考单元期末测试卷九年级物理全一册沪科版》

21. 如图所示是某医院的应急供电线路示意图。柴油发电机的输出电压为260V。用电区内每个用电器的额定电压均为220V,总功率为44kW,当这些用电器都正常工作时,求:
(1) 输电线路中的电流。
(2) 输电线路损失的电功率。

答案： $21.$解$:$　　
$(1)$输电线路中的电流　　
$I=\frac{P_{总}}{U_{额}}=\frac{44000W}{220V}=200A。$$(2$分$)$　　
$(2)$用电区的总电阻与输电线路的总电阻构成串联电路，由串联电路的电压关系可得　　
$U_{损}=U_{总}−U_{额}=260V−220V=40V,(2$分$)$　　
输电线路损失的电功率　　
$P_{损}=U_{损}I=40V×200A=8000W。$$(2$分$)$　　
答$:$　　
$(1)$输电线路中的电流是$200A。$　　
$(2)$输电线路损失的电功率是$8000W。$　　

22. 物理学中常用磁感线来形象地描述磁场,用磁感应强度(用

字

母

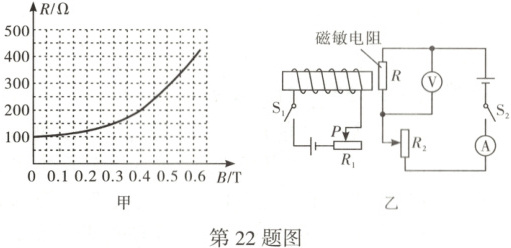

B表示)来描述磁场的强弱,其单位是特斯拉(符号是T),磁感应强度B越大,表明磁场越强。磁敏电阻的阻值大小随磁场强弱的变化而变化,某磁敏电阻R的阻值随磁感应强度B变化的关系图像如图甲所示。为了研究某电磁铁周围的磁场强度,小明利用该磁敏电阻R设计了如图乙所示的电路进行实验。求:
(1) 断开开关S₁,闭合开关S₂时,电压表的示数为3V,电流表的示数。
(2) 闭合开关S₁、S₂,移动两个滑动变阻器的滑片,当电流表的示数为0.04A时,电压表的示数为6V,磁敏电阻R所在位置的磁感应强度。

答案： 22.解:
(1)由图乙可知,磁敏电阻R与滑动变阻器R₂串联，电压表测磁敏电阻R两端的电压,电流表测电路中的电流。断开开关S₁,闭合开关S₂时,螺线管没有电流通过,即磁敏电阻R周围没有磁场,由图甲可知,当磁敏电阻R周围没有磁场时,其阻值为100Ω,电流表的示数I=$\frac{U}{R}$=$\frac{3V}{100Ω}$=0.03A。(3分)
(2)磁敏电阻R的阻值R₁=$\frac{U₁}{I₁}$=$\frac{6V}{0.04A}$=150Ω,由图甲可知,此时的磁感应强度为0.3T。(3分)
答:
(1)电流表的示数是0.03A。
(2)磁敏电阻R所在位置的磁感应强度是0.3T。
