《2025年大联考单元期末测试卷九年级物理全一册沪科版》

8. 回归教材·人教九物全P48图15.2-8改编如图所示是由两个小灯泡、两节干电池、一只开关组成的电路。闭合开关,两个小灯泡均发光。把导线接在一个小灯泡的两端,该小灯泡熄灭,另一个小灯泡仍然发光,这是因为该小灯泡被短路，电流流经外加导线绕过了该小灯泡。

答案： 8.该小灯泡被短路，电流流经外加导线绕过了该小灯泡 【解析】电流流经外加导线绕过了该小灯泡，导致该小灯泡被短路，但电路仍然是通路，所以另一个小灯泡仍然发光。

9. 如图所示,闭合开关S后,电压表的示数为2.4V,则电源电压为2.4V。

答案： 9.2.4 【解析】由电路图可知，两小灯泡并联，电压表测电源两端的电压，电压表的示数就是电源电压。

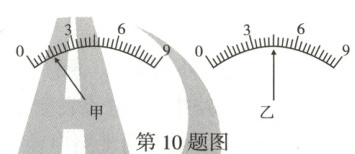

10. 核心素养·物理观念某双量程电流表,其大量程为0~9A,小量程模糊不清,为确定其小量程的大小,先将大量程接入电路,指针位置如图甲所示,然后改用小量程接入同一电路的同一位置,其指针位置如图乙所示,则该电流表的小量程是0~3A。

答案： 10.0~3 【解析】大量程的每一个大格是3A，每一个小格是0.3A，示数是1.5A，电流表的小量程接入的是同一电路的同一位置，示数应该是相同的，图乙中指针的位置是1.5A，则一个大格是1A，每一个小格是0.1A，所以小量程为0~3A。

11. 核心素养·物理观念毛皮与橡胶棒摩擦后,橡胶棒带电,这是因为摩擦使得(A)

A.部分电子从毛皮转移到橡胶棒
B.部分电子从橡胶棒转移到毛皮
C.部分原子核从毛皮转移到橡胶棒
D.部分原子核从橡胶棒转移到毛皮

答案： 11.A 【解析】毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮失去电子带正电，即部分电子从毛皮转移到橡胶棒。

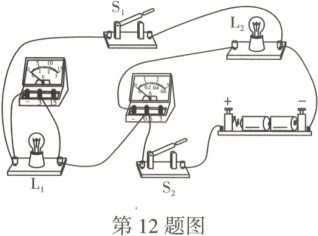

12. 如图所示,闭合开关S₁、S₂,小灯泡L₁和L₂正常发光,电流表和电压表均有示数。关于该电路,下列说法错误的是(D)

A.小灯泡L₁与小灯泡L₂并联
B.电压表测量小灯泡L₁两端的电压
C.只断开开关S₁,小灯泡L₂正常发光
D.电流表测量电路总电流

答案： 12.D 【解析】A.由图可知，闭合开关S₁、S₂，小灯泡L₁与小灯泡L₂并联，故A正确，不符合题意；
B.由图可知，电压表并联在小灯泡L₁(L₂或电源)两端，所以电压表测量小灯泡L₁(L₂或电源)两端的电压，故B正确，不符合题意；
C.由图可知，闭合开关S₁、S₂，小灯泡L₁与小灯泡L₂并联，两灯泡独立工作互不干扰，所以若断开开关S₁，小灯泡L₂不受影响，将会正常发光，故C正确，不符合题意；
D.由图可知，电流表与小灯泡L₂串联，所以电流表测的是通过小灯泡L₂的电流，故D错误，符合题意。
